诺玛斯基棱镜设计并实现

诺玛斯基棱镜（Nomarski Prism）精度实现的核心是：设计阶段用偏振 / 双折射光路精确建模与多参数优化锁定分束角与相干平面位置；加工阶段对石英晶体实施角度、光轴、面形与尺寸的纳米级 / 角秒级控制；装配与检测闭环验证。下面从设计、加工、装配 / 检测三方面展开，并给出典型指标与控制要点。

一、设计精度：从原理到参数闭环

1.1. 核心原理与精度目标

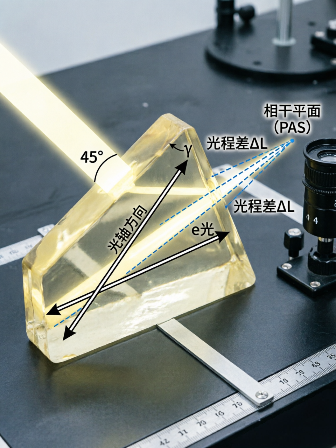

Nomarski 棱镜本质是光轴倾斜的改进型沃拉斯顿棱镜，由两块石英（或方解石）楔形晶体胶合而成，光轴不平行于棱边，可将相干平面（PAS）移出棱镜体外，匹配显微物镜后焦面。

关键精度指标（DIC 显微镜常用）：

分束角 ε：≤0.0041°（≈15″，由物镜分辨率决定）

相干平面距离 h：设计值 ±0.1 mm（与物镜焦面重合）

光程差 / 剪切量：≈物镜 1 倍焦深（亚微米级）

1.2. 关键参数与理论建模

主要参数：楔角 γ、光轴倾角 ν、入射角 αᵢ、晶体厚度 d、石英折射率 nₒ/nₑ（随波长）。

分束角 ε = βₑ − βₒ（o/e 光出射角差），由 γ 与 ν 强耦合决定。

相干平面位置 h 是 γ、ν、αᵢ 的非线性函数，需数值求解。

石英晶体（550 nm）：nₒ≈1.544，nₑ≈1.553，双折射 Δn≈0.009。

1.3. 优化设计流程（MATLAB/Zemax）

光路精确计算：双折射折射、偏振分解、胶合面与出射面折射，建立 ε(γ,ν,αᵢ)、h (γ,ν,αᵢ) 模型。

参数敏感性分析

楔角 γ：每变化 0.01°，ε 变化≈0.0002°，h 偏移≈1–2 mm。

光轴倾角 ν：每变化 1°，h 偏移≈5–10 mm，ε 波动显著。

入射角 αᵢ：影响 h 与 ε 的平衡，需与物镜光轴匹配。

1.4多目标优化：约束 ε≤15″、h = 设计值 ±0.1 mm，同时兼顾加工可行性（γ 不宜过小，一般 0.1°–0.5°）。

典型设计结果（550 nm）：αᵢ≈−4.05°，ν≈−8.89°，γ≈0.20°，d≈3.33 mm，h≈34.9 mm，ε≈0.0036°（13″）。

1.5公差分配：角度 ±2″，光轴 ±0.1°，厚度 ±0.01 mm，面形 λ/10（λ=633 nm）。

二、加工精度：石英晶体的超精密制造

2.1. 材料选择与预处理

材料：高均匀性石英单晶（Isochrome 级），应力双折射＜1 nm/cm，气泡 / 杂质＜10 ppm，保证偏振纯度与波前质量。

定向：X 射线衍射（XRD）或偏振显微镜精确标定光轴方向，定向精度≤0.05°，标记晶轴参考面。

2. 2关键工序与精度控制

晶体切割与楔角加工（γ）

加工设备：数控金刚石线切割机； 超精密铣磨床，主轴跳动≤0.1 μm，定位精度 ±1 μm；粗磨设备；抛光设备。

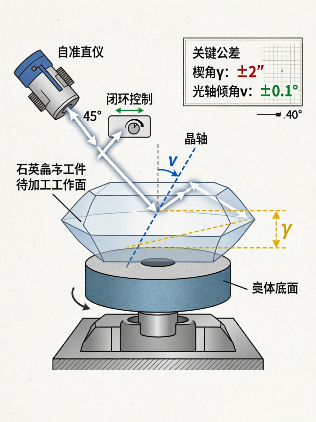

加工工艺：粗切，留 0.1–0.2 mm 余量，控制晶轴与楔面夹角。精磨，W7–W20 碳化硅磨轮，陶瓷结合剂，保证平面度≤0.5 μm；自准直仪实时监测楔角，闭环修正，最终楔角精度≤±2″。抛光，沥青抛光模 + 氧化铈，面形 PV≤λ/10（633 nm），粗糙度 Ra＜0.5 nm，减少散射与偏振畸变。

2.3光轴倾角（ν）控制（核心难点）

加工方法：晶体定向→切割 / 研磨时精确控制晶轴与工作面夹角。

精度控制：定向，XRD 或偏振显微镜，光轴倾角误差≤±0.1°。加工，专用夹具（定位精度 ±1 μm、角度 ±1″），保证晶轴与楔面、胶合面的空间夹角，避免双折射分布不均。

2.4胶合与厚度控制（d）。胶合，紫外光敏胶（折射率匹配石英，n≈1.54），低压（0.1–0.5 MPa）固化，控制胶层厚度＜1 μm，均匀性＜0.2 μm，减少应力与光程差扰动。厚度，研磨 / 抛光后厚度公差 ±0.01 mm，平行度≤0.002 mm/100 mm，保证两晶体光程匹配。

2.5表面质量与镀膜。

· 面形：入射 / 出射面 PV≤λ/10，平面度≤0.5 μm，避免波前畸变。

· 表面缺陷：划痕 / 麻点 20/10（MIL-PRF-13830B），散射损耗＜0.5%。

· 镀膜：宽带增透膜（400–700 nm），剩余反射＜0.2%，偏振无关，减少反射杂散光。

2.6典型加工精度汇总

三、装配、检测与精度验证

3.1. 装配精度

· 定位：高精度机械定位 + 光学对准，棱镜光轴与物镜光轴同轴度≤5 μm，倾角≤1″。

· 调整：五维微调架（x/y/z/ 俯仰 / 偏摆），步距 0.1 μm/0.1″，闭环匹配相干平面与物镜焦面。

3.2. 关键检测方法

· 分束角 ε：高精度自准直仪 + 偏振光干涉法，分辨率 0.1″，实测值与设计值偏差＜2″。

· 相干平面 h：干涉显微镜扫描，测量出射光剪切位置，误差＜0.1 mm。

· 光轴方向：偏振显微镜 / XRD，精度 ±0.05°。

· 面形 / 波前：激光干涉仪（633 nm），PV≤λ/10，RMS≤λ/30。

· 偏振性能：椭偏仪，偏振消光比＞1000:1，保证 DIC 对比度。

四、精度实现的核心要点总结

4.1设计

双折射光路精确建模 + 多参数（γ/ν/αᵢ）数值优化，锁定 ε≤15″、h±0.1 mm，公差分配到角秒 / 微米级。

4.2材料

高均匀性石英单晶，应力双折射＜1 nm/cm，XRD 定向精度≤0.05°。其它双折射材料。

4.3加工

超精密铣磨 / 抛光（面形 λ/10、Ra＜1 nm），楔角 ±2″、光轴 ±0.1°，胶层＜1 μm 且均匀。

4.4装配 / 检测

同轴度≤5 μm、倾角≤1″，自准直仪 / 干涉仪闭环验证，ε 与 h 满足设计指标。
