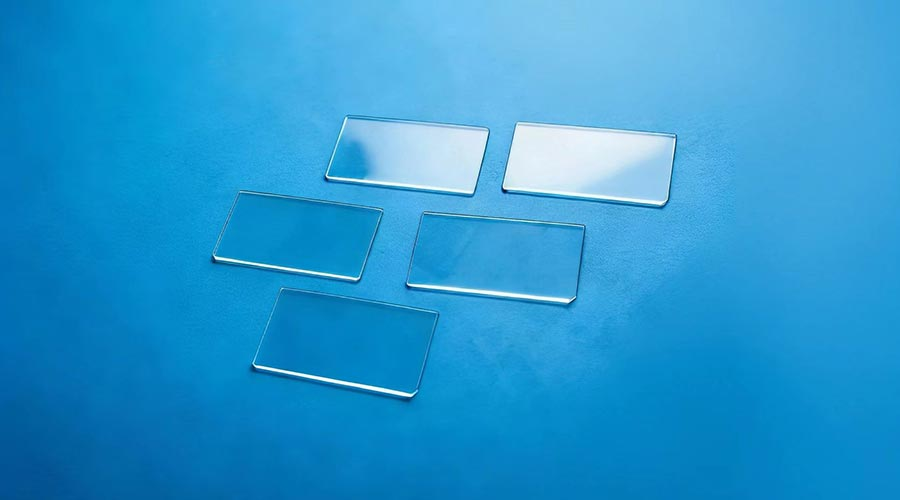

零级波片的设计与应用

一、定义

空气隙零级波片由两片石英装在支架里面形成空气隙，光轴正交。两片石英的厚度差能够产生零级相位延迟。零级波片对温度和波长不敏感。光胶零级波片由两片石英光胶组成，光轴正交。两片石英的厚度差能够产生零级相位延迟。零级波片对温度和波长不敏感。胶合零级波片由两片石英由紫外胶胶合组成，光轴正交。两片石英的厚度差能够产生零级相位延迟。零级波片对温度和波长不敏感。相位延迟恰好为1 倍目标延迟，无额外整数倍相位叠加，分为单片真零级、胶合零级两类，区别于多级波片。

二、基本原理

相位延迟公式：

设计厚度使延迟严格等于、，无高阶周期叠加。

三、结构分类

1. 单片真零级

超薄单晶切片，厚度仅满足单次延迟，带宽、温稳、角度容忍最佳，加工难度大。

2. 胶合零级

两片同材质反向光轴贴合，总延迟抵消高阶余量，等效零级性能，机械强度更高、易量产。

四、常用基材

α- 石英、氟化镁、方解石、熔石英，适配紫外 — 近红外波段。

五、设计核心要点

1. 精准计算晶体厚度，严控厚度、光轴角度公差

2. 匹配波段设计宽谱增透膜，降低反射损耗

3. 消除胶合应力，保证面形与偏振均匀性

六、核心性能特点

· 光谱带宽宽，偏离中心波长延迟衰减小

· 入射角、温度变化影响小，稳定性强

· 相位畸变低，偏振转换精度高

· 对比多级波片：环境适应性大幅提升

七、优缺点

优点

高精度、宽光谱、角度 / 温度容错性好、偏振保真度高

缺点

单片超薄件加工难，成本高于多级波片

八、典型应用

1. 精密偏振测量、椭偏检测、光学计量校准

2. 飞秒超快激光、宽光谱脉冲偏振调控

3. 激光干涉、全息、精密成像光路

4. 野外、高低温变工况光学系统

5. 科研实验、偏振传感、量子光学光路

九、选型区分

· 固定单波长、高功率：多级波片

· 宽波段、高精度、变温变角度：零级波片

十、发展趋势

大口径零级加工、深紫外零级器件、高损伤阈值、小型胶合一体化设计
