Q开关的原理及应用

一、基本原理

1. 谐振腔 Q 值概念

存储光能单程损耗光能

• 高 Q：腔损耗小、光易起振；
• 低 Q：腔损耗极大、激光无法振荡，泵浦能量不断储存在激光晶体上（上能级粒子大量累积）。

Q 开关工作逻辑：

1. 关断（低 Q）：Q 开关插入腔内，人为制造大损耗，激光器不起振，闪光灯 / LD 持续泵浦，增益介质上能级粒子数巨量堆积；
2. 瞬间导通（高 Q）：极短时间撤去损耗，Q 值陡升，腔内瞬间满足振荡阈值，储存的巨量能量一次性雪崩释放，输出窄脉宽、高峰值功率巨脉冲激光（纳秒级脉冲）。

核心效果：连续 / 长脉冲泵浦 → 压缩成窄脉冲、峰值功率提升上万倍。

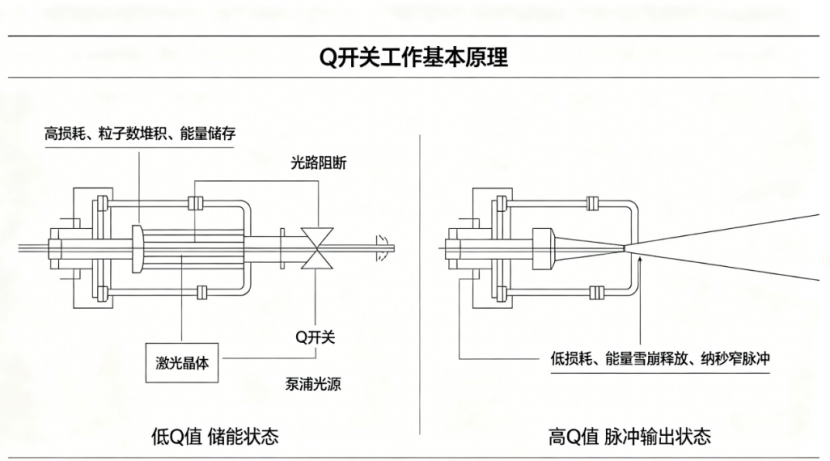

Q开关工作基本原理
高损耗、粒子数堆积、能量储存
光路阻断
Q开关
低损耗、能量雪崩释放、纳秒窄脉冲
激光晶体
泵浦光源
低Q值储能状态
高Q值脉冲输出状态

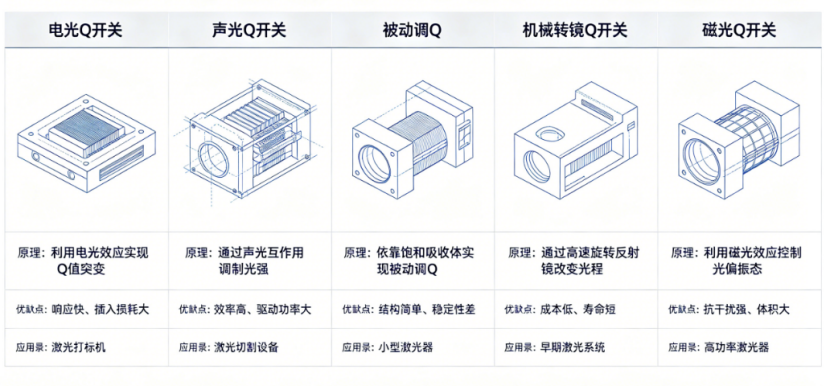

二、主流 Q 开关五大种类、原理特点

1. 电光 Q 开关（工业固体激光主流：RTP、DKDP 普克尔盒）

原理：泡克尔斯电光效应

外加高压→晶体产生可控双折射，改变偏振方向，配合偏振镜实现光路阻断 / 开通：

• 加电压：偏振偏转、光路损耗大→低 Q 储能；
• 瞬间撤高压：偏振复原、光路通→高 Q 激射。
• 优点：开关速度ns 级、重复频率可控、脉冲抖动小；
• 适用：Nd:YAG、Nd:YVO₄ 1064nm 打标、切割、清洗。
  适用：Nd:YAG、Nd:YVO₄ 1064nm 打标、切割、清洗。

2. 声光 Q 开关 (AO-Q，光纤激光、全固态小功率标配)

原理：超声波在声光晶体中形成周期性光栅，衍射分光

射频加在声光晶体上：

• 加射频：入射光被超声光栅衍射偏出谐振腔→高损耗低 Q；
• 关射频：光栅消失、光束直通腔体→高 Q 出光。
• 优点：低压驱动、寿命长、成本适中、高重频；
• 缺点：峰值功率上限低于电光 Q。

3. 被动调 Q（可饱和吸收体：Cr⁴⁺:YAG、染料片、SESAM）

无源自触发，无需电控

可饱和吸收材料：低光强高吸收、高光强瞬间漂白透明。

泵浦累积能量→腔内光强冲破吸收阈值，晶体突然透明，自动打开 Q 输出脉冲。

• 优点：结构极简、无驱动电路、小型激光器；
• 缺点：重频不可电控、脉冲稳定性差。

4. 机械转镜 Q 开关（老式大功率脉冲激光，逐步淘汰）

高速电机旋转全反镜，只有镜面正对输出镜瞬间腔体导通，其余位置失谐损耗大；多用于老式大功率脉冲 YAG、激光测距。

5. 磁光 Q 开关（特种军工、高功率光路）

法拉第磁光旋转 + 偏振器组合，电磁场控制偏振转角实现通断，极少民用。

各类Q开关核心晶体、偏振配套元件加工精度直接影响脉冲稳定性与消光效果，呈欣光电可配套提供普克尔盒、磁光晶体等光学元件精密加工方案。

三、行业应用

1. 工业加工（最大应用）

• 1064nm 电光 Q：Nd:YVO₄/YAG 打标、金属雕刻、锂电极耳焊接、五金打孔、激光除锈清洗；
• 声光 Q：光纤激光器，PCB 切割、塑料打标、精密微加工；
• 倍频 532 绿光、355 紫外激光器内置 Q 开关：玻璃打孔、晶圆微加工。

2. 科研与超快光学

被动 SESAM 调 Q 做微型脉冲种子源、OPO 泵浦源、泵浦探测实验光源。

3. 医疗激光

Er:YAG 2940nm、Ho:YAG 2μm 医用激光器 Q 开关：牙科、医美、微创碎石、眼科手术脉冲光源。

4. 军工与探测

• 激光测距机、激光雷达：窄高峰值脉冲提升测距量程与精度；
• 光电对抗、激光诱饵、高能脉冲科研装置（DKDP 大口径电光 Q）。

5. 测绘遥感

机载激光雷达 LiDAR 脉冲光源，依靠 Q 开关获得窄脉冲实现高精度高程测绘。

四、选型规则

1. 高峰值、窄脉冲、工业大功率 → 电光 Q (RTP/DKDP)
2. 光纤激光、高重频中小功率 → 声光 Q
3. 低成本小型模组、微型激光器 → Cr⁴⁺:YAG 被动调 Q

不同工况对晶体口径、相位匹配精度、镀膜指标要求不同，呈欣光电可根据Q开关光路需求匹配对应光学晶体与配套偏振元件。
