C-Lens的主要应用场景是什么？

C-Lens 最核心、最主流的真实应用场景，C-Lens 到底用在哪里、为什么必须用它、替代方案是什么。在光通信无源光学元件量产领域，呈欣光电长期针对自由空间耦合光路做配套方案设计，C-Lens是长距离准直场景下常规选用的光学元件。

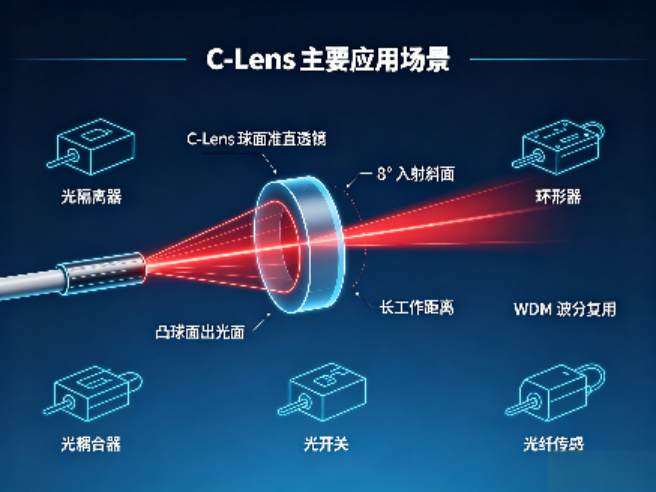

一、C-Lens 最核心用途：光纤准直器（Collimator）

1、90% 的 C-Lens 都是用来做光纤准直器的！

2、作用：

把光纤里细小的发散光 → 变成平行光束

让光在空气中自由传播，再耦合回另一根光纤。

3、为什么必须用 C-Lens？

• 长工作距离（几十 mm～上百 mm）
• 回波损耗极高（8° 斜面天生优势）
• 成本比 G-Lens 便宜很多
• 长距离光路损耗更低

二、 C-Lens 具体用在哪些光器件里？

光通信行业最主流的应用：

1. 光隔离器（Isolator）

   最主要、最大量应用。

   防止反射光回灌激光器，保护光模块、放大器。

   必须用 C-Lens 做准直 + 磁光晶体。

2. 光环形器（Circulator）

   用于双向传输、WDM 链路、OTDR 模块。

   C-Lens 准直 → 空间光学 → 耦合回光纤。

3. 波分复用器 WDM / CWDM / DWDM

   多波长合波、分波，需要自由空间光路，C-Lens 是标准配置。

4. 光纤耦合器 / 泵浦耦合器

   把泵浦光（980nm/1480nm）耦合进光纤，C-Lens 长工作距离优势明显。

5. 光开关（Optical Switch）

   机械光开关 1×N、N×N。用 C-Lens 准直光束实现空间切换。

6. 光纤传感 / 激光准直

   光纤激光、传感光路、干涉仪、测距模块，需要长距离、低损耗、高稳定性准直，在长距离传感光路落地实践中，呈欣光电多采用C-Lens以平衡光路损耗与整体器件成本。

三、总结：C-Lens 适合什么场景？

光纤 ↔ 空间光 ↔ 光纤 的光路，都用 C-Lens！

四、C-Lens vs G-Lens 应用场景区别（最关键）

1、 使用 C-Lens 的场景：

• 需要长工作距离
• 需要高回波损耗（8° 斜面）
• 器件空间较大
• 追求低成本
• 隔离器、环形器、准直器、长距离耦合

2、使用 G-Lens 的场景：

• 超小型封装（TOSA/ROSA）
• 端面要贴滤波片
• 工作距离很短
• 自动化易装配

五、总结

C-Lens = 光无源器件的 “标准准直透镜”

没有 C-Lens，就没有现在的隔离器、环形器、WDM

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
