为什么C-Lens前表面要设计成斜8度

CLens 前表面做成 8° 斜面，唯一、最关键的目的就是：大幅提高回波损耗（RL），防止反射光回到光纤里干扰激光器！呈欣光电在长期透镜量产验证中，也持续印证该结构的核心价值。

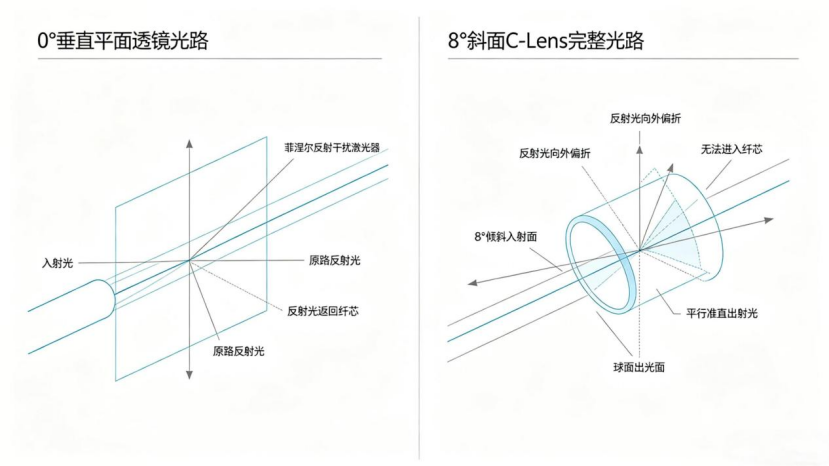

一、为什么要 “斜”？（原理）

光纤发出的光打到玻璃端面上，一定会产生反射（菲涅尔反射）。

• 如果是垂直平面 → 反射光原路返回 → 直接耦合回光纤 → 回到激光器
• 如果是8° 斜面 → 反射光被斜着弹开 → 完全进不去纤芯 → 反射大幅降低

这就是几何光学消反射，不靠膜、不靠材料，纯靠角度！

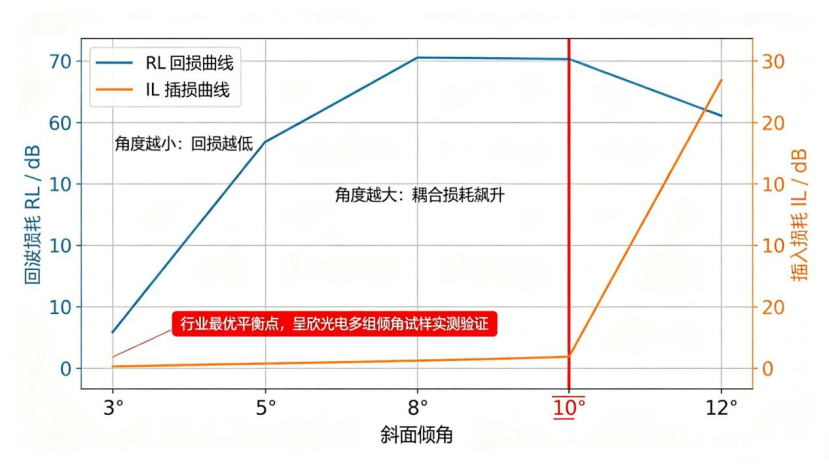

二、为什么是 “8°”，不是 5°、10°？

8° 是行业几十年验证出来的最优平衡点，呈欣加工多款不同倾角试样后同样验证该结论：

• 角度太小（如 3°~5°）
  反射光偏折不够，仍有部分回到光纤，回波损耗不够高。
• 角度太大（如 10°~12°）
  光会严重偏折，耦合损耗变大，装配难度飙升。
• 8° 刚刚好
  • 反射光彻底偏离纤芯，回波损耗能做到 ≥60dB
  • 正向光路几乎不受影响，插入损耗很低
  • 加工、装配公差最友好

所以全球光通信行业统一标准：8°

三、 8° 斜面带来的 3 个核心好处

1. 回波损耗 RL 暴增

   垂直面 RL ≈ 14dB
   8° 斜面 + AR 膜 RL ≥ 55~60dB
   8° 斜面 + AR 膜 RL ≥ 55~60dB
   → 激光器不抖动、不噪声、不烧坏

2. 消除干涉噪声

   没有来回反射光 → 光路更干净

3. 不用额外加斜片，成本更低

   对比 G-Lens 必须贴 8° 斜片，C-Lens 自带斜面，天生高回损，也是呈欣主推该透镜方案的重要原因。

四、结论

C-Lens 前表面 = 8° 倾斜平面（非球面）
作用只有一个：斜向反射光，不让它回到光纤！后表面 = 球面
作用只有一个：准直、聚焦光束！

五、总结

• 前表面 8° 斜面：防反射、提回波损耗
• 后表面球面：准直光束
• 8° 是损耗与回损的最佳平衡点

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
