非球面柱面镜的设计和应用

一、定义区分

普通柱面镜：单一圆弧母线（球面），仅一个方向曲率；

非球面柱面镜：子午（弧向）非球面、弧矢方向平直，只在聚焦方向采用非球面轮廓，另一维仍为柱面直边；

功能：一维聚焦、一维准直，消除球面球差，替代多片球面柱镜组合，缩小组装体积。

构型分类：

• 1. 平凸非球面柱镜（一面平面、一面非球面柱面）量产最多；
• 2. 凹凸非球面柱镜；
• 3. 双非球面柱镜（弧向 + 侧边特殊非标，极少）。

二、光学设计原理

1. 面型方程（弧向非球面通用表达式）

• 基础曲率；圆锥系数；
• 高次非球面系数，用来补偿球差、慧差；
• 柱向（长度方向）曲率 =∞，无会聚，光线沿柱面母线直线传播。

2. 设计核心目标

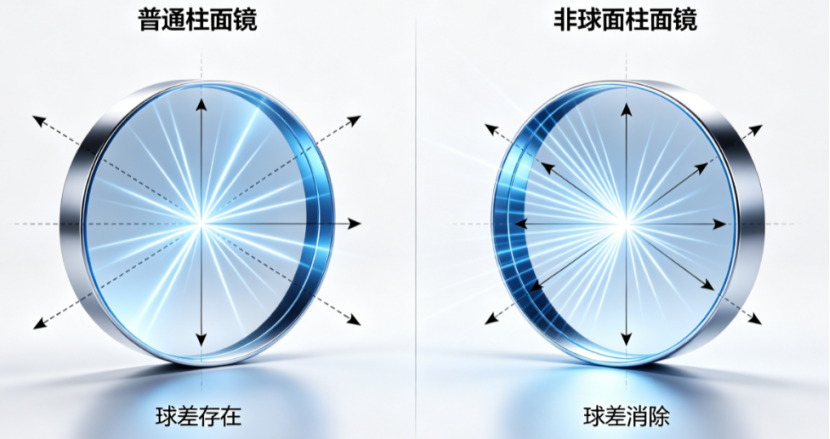

1. 消除一维球面固有球差：球面柱镜大孔径入射边缘光线聚焦偏移，非球面优化面型实现全孔径同焦点；
2. 压缩光束：圆形光斑→线光斑；准直：发散激光一维压缩成平行长条光；
3. 缩短光路：单片非球面柱镜 = 2～3 片普通球面柱镜组合。

3. 关键设计参数

1. 有效焦距 EFL：聚焦方向标称焦距；
2. 通光宽度（弧向口径 D）、柱面长度 L；
3. 边缘厚度 / 中心厚度：机械加工边界；
4. 使用波长：193/355/532/1064 决定材料与镀膜；
5. 入射方式：准直入射 / 发散 LD 入射（LD 光束整形最常用）。

4. 选材设计（按波段）

5. 镀膜配套设计

• 单面 / 双面宽带 AR 增透膜：Ta₂O₅/SiO₂（可见光 / 近红外）；MgF₂/Al₂O₃（紫外）；
• 高功率激光：低吸收镀膜，损伤阈值＞10J/cm²@1064，呈欣光电可根据使用波段匹配对应低损耗膜系方案。

三、加工工艺注意事项

• 1. 非球面柱面单点金刚石车削（金属 / 塑料）、精密研磨抛光（玻璃）
  玻璃非球面柱：数控五轴磨抛，面形精度 PV＜λ/5@632.8nm；
• 2. 边缘倒角：C0.3~C1，防止装配崩边；
• 3. 面形公差、局部光圈、表面光洁度：激光级国标 Ⅰ 级，复杂弧向非球面的研磨精度管控存在较高工艺门槛，呈欣光电配套五轴精密加工设备保障元件面形一致性。

四、主流应用场景

1. 半导体激光 LD 光束整形（最大用量）

LD 输出光束快慢轴发散角差异巨大（快轴≈30°、慢轴≈10°），非球面柱面镜一对组合：

• 一片校正快轴、一片校正慢轴，快慢轴同时准直，椭圆形光斑→圆形平行光斑；
• 应用：光纤耦合、泵浦固体激光（Nd:YVO₄/Nd:YAG 端面泵浦）、激光雷达发射头。

2. 激光打标 / 雕刻线状聚焦

1064/355 紫外激光器加装非球面柱镜，圆点激光压缩为均匀细线光斑：

• PCB 划线、晶圆切割、玻璃线性冷加工、激光清洗线状区域；
• 相比球面柱镜：细线边缘无弥散、线宽一致性更好。

3. 光谱仪器、分光光路

单色仪、光栅光谱仪入射狭缝准直：光源经过非球面柱面镜变成平行狭缝光束，提高分光均匀性，降低球面像差带来谱线畸变。

4. 机器视觉、线扫相机光学

线阵 CCD/CMOS 线扫镜头：非球面柱镜做场镜，一维聚焦成像，用于薄膜测厚、卷材在线检测、玻璃缺陷巡检。

5. 医疗与生物光学

眼底激光、流式细胞仪：光束整形成均匀线状照明，消除边缘散光，提升检测精度。

6. DUV 深紫外光刻光路（193/266nm）

氟化钙非球面柱面镜，窄带紫外光束一维整形、匀光，微纳曝光光源模组。

五、选型与设计选型

• LD 泵浦整形 → 平凸熔石英非球面柱镜，双面 AR 镀膜
• 355 紫外微加工 → JGS1 熔融石英非球面柱
• 线扫视觉成像 → BK7 高精度非球面柱
• 红外测温光学 → CaF₂/ZnSe 非球面柱镜

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
