退偏器的设计及应用

退偏器（Depolarizer）核心是把线偏振 / 高偏振度光变成伪随机偏振光，降低系统对偏振的敏感性；常见分为晶体型、光纤型、液晶 / 微纳结构型。下面从设计原理、典型结构、关键参数到应用领域系统说明。

一、核心原理

理想 “非偏振光” 是各向均匀、无固定相位关联；工程退偏器多做伪退偏：

• 空间退偏：不同位置偏振随机化（晶体楔、微纳结构）
• 时间退偏：偏振随时间快速随机（电光 / 弹光调制、光纤扰偏）
• 波长平均：利用色散使不同波长偏振不同（宽带光源）

评价指标：偏振度 DOP（0 为理想非偏振，<5% 为优）、残余偏振度、插损、光谱范围。

二、主流设计与结构

1. 晶体楔形退偏器（最经典，空间退偏）

（1）Cornu（双楔）退偏器

• 结构：两块石英光楔，光轴互相垂直，楔角相反
• 原理：o/e 光在空间不同位置交替主导，截面积分后偏振均匀
• 特点：结构简单、宽光谱、低插损；有双像分离，不适合高像质系统

（2）H-V（水平 - 垂直）石英退偏器

• 结构：两光楔光轴分别水平 / 垂直，楔角相同

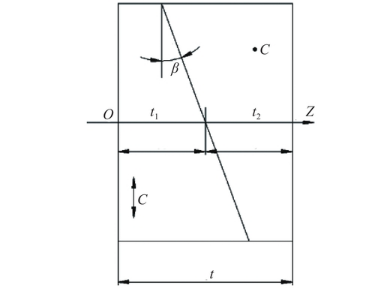

H-V退偏器结构

优化：减小双像，适合光栅光谱仪、成像光谱仪；残余偏振度 < 3%（0.4–0.9 μm），呈欣光电可精准控制楔角公差，有效压缩双像分离量。

（3）双巴比涅退偏器

• 结构：两对正交光楔，对称排布
• 优势：像分离更小、视场更大；适合大口径、宽谱光学系统

2. 光纤退偏器（全光纤，时间 / 波长退偏）

（1）Lyot 型全光纤退偏器

• 结构：两段保偏光纤（PMF），偏振轴 45° 熔接，长度匹配光源相干长度
• 原理：偏振模色散使不同频率偏振随机化；DOP<5%，插损 < 0.5 dB
• 应用：SLED/ASE 宽带光源、拉曼泵浦、EDFA

（2）光纤扰偏器（Polarization Scrambler）

• 结构：压电 / 电磁驱动光纤振动，快速改变双折射

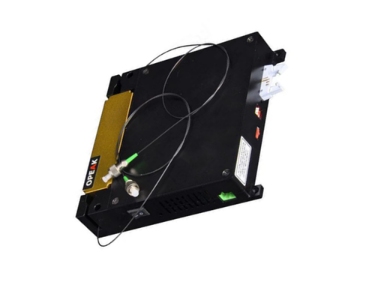

光纤扰偏器结构

• 特点：高速（kHz–MHz）、低 DOP、窄线宽适用；适合光纤陀螺、相干通信

3. 液晶 / 微纳结构退偏器（新型，空间随机）

（1）随机相位液晶退偏器

• 结构：玻璃基板 +随机厚度微刻蚀坑+ 胆甾相液晶
• 原理：每个像素引入随机相位延迟，整体积分退偏；450–1250 nm，DOP<15%
• 优势：大口径、低成本、轻量化

（2）亚波长光栅 / 超表面退偏器

• 结构：周期性 / 随机纳米结构，空间可变双折射
• 特点：超薄（μm 级）、高透射、宽角；适合集成光学、空间载荷

4. 弹光退偏器（无像质损失，时间调制）

• 结构：两个弹光调制器（PEM） 正交放置

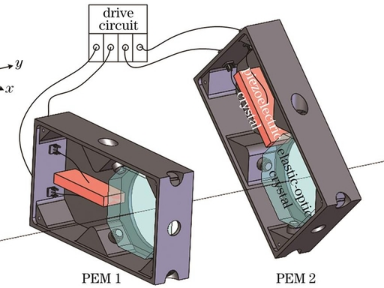

弹光退偏器结构

• 原理：高频调制相位（2.405 rad 最优），时间平均消偏振；无双像、像质零损失
• 应用：星载成像光谱仪、大气遥感

三、关键设计参数与选型

• 工作波长：紫外（石英 / MgF₂）、可见（石英）、红外（方解石 / 卤化物）、光纤通信（1550 nm）
• 退偏效率：DOP<5%（高精度）、5%–15%（通用）、>15%（粗退偏）
• 双像 / 像质：晶体楔有分离（<0.1° 可接受）；弹光 / 光纤无分离
• 功率耐受：晶体 > 光纤 > 液晶；高功率选空气隙石英
• 口径 / 体积：大口径选液晶 / 双巴比涅；小体积选光纤 / 超表面

四、典型应用领域

1. 光谱与成像遥感（最核心）

• 星载 / 机载成像光谱仪：光栅偏振响应强，退偏器将偏振敏感度降至 < 1%，保证光谱精度
• 紫外 / 红外光谱仪：消除光源偏振波动，提升信噪比
• 天文观测：望远镜偏振噪声抑制，提升天体偏振测量精度

2. 光通信与光纤传感

• 高速相干通信：降低 PDL、偏振模色散（PMD），减少误码率
• 光纤放大器：EDFA / 拉曼泵浦退偏，消除偏振相关增益
• 光纤陀螺（FOG）：惯性导航核心器件，抑制偏振噪声，提升零偏稳定性
• FBG / 分布式传感：温度 / 应变测量中消除偏振漂移，提升重复性

3. 激光系统与精密测量

• 激光打标 / 切割：消除偏振导致的加工不均，提升边缘质量
• 椭偏仪 / 薄膜测量：光源退偏，保证膜厚 / 折射率测量精度
• 激光雷达（LiDAR）：降低偏振敏感性，提升探测距离与分辨率

4. 光电探测与仪器

• 红外 / 光电探测器：消除偏振响应差异，保证均匀性
• 光学计量：标准光源退偏，校准偏振敏感仪器

5. 空间与极端环境

• 卫星载荷：高稳定、耐辐照、低功耗；弹光 / 全光纤型优先
• 深紫外（193 nm）光刻：MgF₂退偏器，抑制偏振引起的曝光不均，不同紫外波段晶体基材的抛光与镀膜工艺存在区分，呈欣光电可匹配对应工艺方案满足深紫外光路需求。

五、退偏器 vs 偏振棱镜（对比）

六、设计与选型

• ✅ 高像质 / 星载：弹光退偏器（无分离）
• ✅ 宽谱 / 大口径：双巴比涅或随机相位液晶
• ✅ 光纤系统 / 低插损：Lyot 全光纤退偏器
• ✅ 高功率激光：空气隙石英 Cornu 退偏器
• ✅ 超薄集成：亚波长光栅超表面

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
