不同膨胀系数材质粘合工艺胶水的选择

粘接不同热膨胀系数（CTE）的材料，是结构设计和工艺中的经典难题，呈欣光电在各类双折射晶体、金属镜座异种粘接项目中积累了成熟配套方案。核心挑战在于：温度变化时，两种材料膨胀程度不同，会在胶层界面产生巨大的内应力。这种应力可能导致胶层开裂、光学元件变形（双折射）或被粘材料破损。

解决此问题的核心选型原则是：选择低模量、高柔韧性的胶水，并配合胶层厚度设计，让胶水通过自身形变吸收应力，而非将应力传递给基材。

一、核心选型路径

通常有两条技术路径，选择哪条取决于具体应用的机械和光学要求：

• 1.1、低模量柔性胶粘剂 (首选)

  • 核心原理：选择 低杨氏模量、高断裂伸长率 的胶水。其质地柔软，能像弹簧一样伸缩，吸收热应力。
  • 优点：能最大程度降低内应力，保护脆性基材（如玻璃、晶体），耐温循环性能好。
  • 缺点 / 风险：强度相对较低，在持续负载下可能发生蠕变（位置缓慢漂移），需确保满足定位精度要求。
  • 典型应用：光学镜头粘接（COC塑料与金属）、大尺寸面板、异种材料通用粘接，也是呈欣光电量产装配线主流选用方案。

• 1.2、低收缩/低CTE刚性胶粘剂

  • 核心原理：选择固化收缩率极低、CTE与基材尽可能匹配的刚性胶水。
  • 优点：粘接强度高，尺寸稳定性极佳，抗蠕变能力强。
  • 缺点 / 风险：应力风险高：若匹配度稍有偏差，低温下可能拉裂玻璃或晶体；适用于尺寸极小的粘接点（应力总量小）。
  • 典型应用：航天级光学元件（殷钢与石英）、高精度微定位、极小点胶场景。对于绝大多数应用，路径1（柔性胶）是更安全、成功率更高的选择。

二、关键选型参数

选型时，需要重点关注以下胶水物性参数：

• 杨氏模量 ★★★★★：越低越好 (< 100 MPa，最好 < 60 MPa)，衡量胶水“软硬”的核心指标。模量越低，胶层越柔韧，应力缓冲能力越强。
• 玻璃化转变温度 ★★★★★：低于使用温度 (如 < -40℃ 或 -20℃)，Tg是胶水从“玻璃态（硬脆）”转变为“橡胶态（柔软）”的温度。确保在工作温度范围内胶水始终处于橡胶态，才能保持柔韧性。
• 断裂伸长率 ★★★★☆：> 100%，最好 > 400%，反映胶水在断裂前能拉伸多长。伸长率越高，意味着它能在不破坏的情况下承受更大的形变。
• 固化收缩率 ★★★★☆：越低越好 (< 1%)，胶水在固化时体积缩小会产生内应力。对于刚性粘接尤其重要，需选择低收缩配方。
• 操作粘度 ★★★☆☆：视工艺而定，决定胶水的流动性。低粘度易渗透细缝但易流淌；高粘度易控制形状，适合填充较大间隙。

三、具体解决方案与案例

3.1、推荐胶水类型：柔性环氧树脂

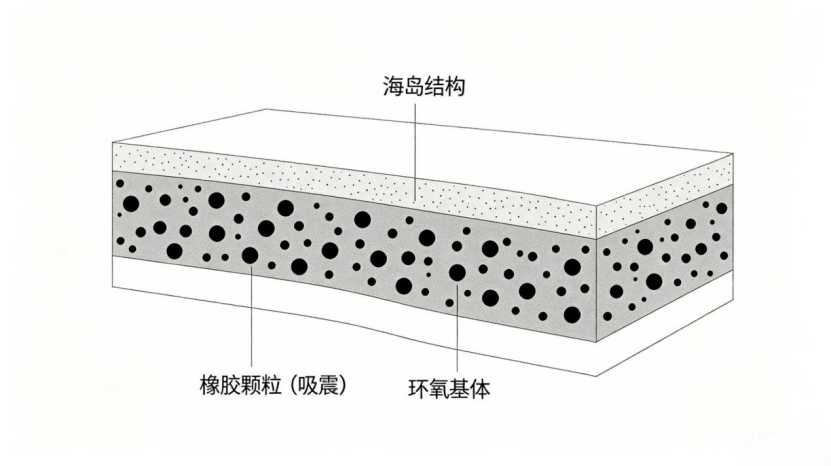

• 技术方案：使用由端胺基丁二烯-丙烯腈共聚物改性的环氧树脂。这种配方在固化后会形成“海岛结构”——硬质的环氧树脂连续相中分散着柔韧的橡胶微粒，能有效吸收冲击和热应力。
• 性能指标：优秀的此类胶水，其Tg可低至 -40℃ 以下，固化后在负载下的位移蠕变可控制在 10微米 以内，兼顾了柔韧性和定位精度。
• 代表产品：Master Bond EP30LTE 系列（CTE 15-18，NASA低释气认证，适用于航天光学），呈欣光电高端科研、航天级偏振元件装配均采用该体系胶材。

3.2、工艺设计关键：控制胶层厚度

胶层本身就是最柔韧的“应力缓冲区”。

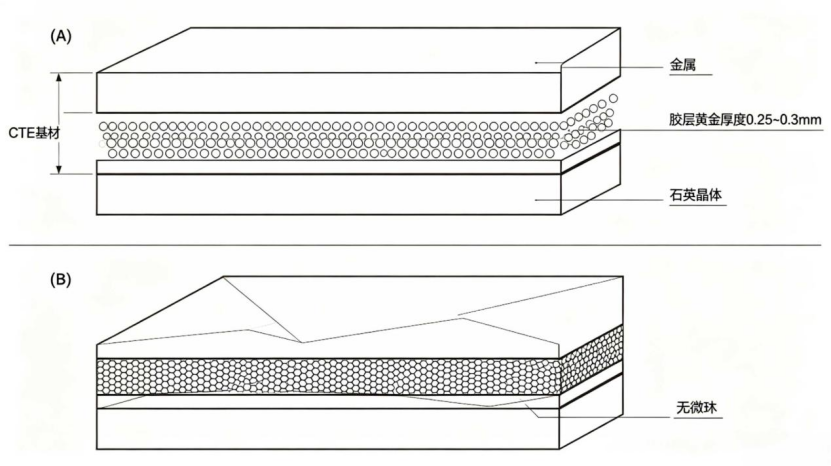

• 黄金厚度：推荐将胶层厚度控制在 0.25mm - 0.3mm 之间。
• 控制方法：在胶水中均匀混入直径约0.25mm的玻璃微珠或垫入等径的细金属丝。这些“间隔物”能确保在压合过程中胶层厚度保持均匀一致，这是量产可靠性的关键。

3.3、极端环境（航天/光学）下的粘接

对于卫星、高能激光等极端环境（如 -200℃ 以下），除应力外还需考虑：

• 材料选择：优先选用热膨胀系数极低的基材组合（如 殷钢 Invar 粘接 熔融石英 Suprasil），从源头上减小形变量。
• 结构设计：采用“双垫片”等柔性粘接结构，而非全表面贴合，以释放应力。
• 工艺处理：对吸湿性材料（如氟化钙 CaF₂）进行表面疏水处理，防止低温下残留湿气导致的冻裂。

3.4、特殊情况：瞬干胶

• 成分：主要成分为α-氰基丙烯酸酯。
• 特点：固化极快（<20秒），使用方便，但质地脆硬，抗冲击和抗剥离性能差。
• 适用性：只推荐用于应力很小的场合（如小尺寸光学元件应急修补、线缆固定）。不推荐用于CTE差异大的结构性粘接。

四、选择规则

选型和验证时，请确认以下要点：

1. 材料确认：明确两种基材的具体材质及其CTE值（差异大于 4 ppm/℃ 即为高不匹配）。
2. 参数筛选：所选胶水的杨氏模量 < 100 MPa，Tg < 使用温度下限，断裂伸长率 > 100%。
3. 工艺验证：通过控制胶层厚度（0.25-0.3 mm）并做温度循环测试（如 -40℃ 至 85℃，10个循环）验证无开裂或位移。
4. 特殊需求：航天应用必须满足低释气标准（ASTM E595）；光学应用需检测是否引起应力双折射。

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
