“热缩冷胀”隔圈在特殊镜头中的应用

“热缩冷胀”隔圈是一种基于负热膨胀材料或差动式机械结构的光学补偿元件。它的核心功能是解决普通镜头在高低温环境下因材料热胀冷缩导致的焦点漂移和成像质量下降问题。

一、基于负热膨胀材料的“热缩冷胀”隔圈

这是一种材料学驱动的方案。普通材料受热会膨胀，而负热膨胀材料受热时体积会反常地收缩。

最新材料进展：

• BNFO复合氧化物：日本材料技研开发的新型材料（铋镍铁复合氧化物），在 40°C - 150°C 的宽温域内能持续稳定地表现出负热膨胀特性，专门用于光学元件外壳和积层板的尺寸稳定化。
• 改性环氧树脂：学术研究中通过在树脂中掺杂特定材料，使其具备负热膨胀系数，涂层后能使光纤耦合器的分光比温度稳定性提升一个数量级（达 1.2×10^-5 / K）。

应用优势：

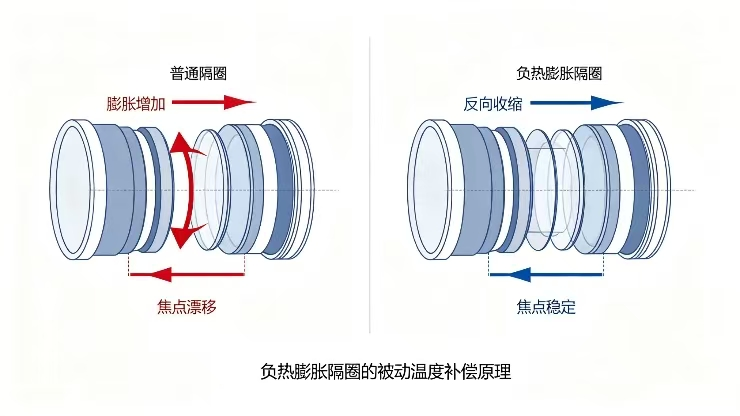

• 被动补偿：无需电路或电机，通过隔圈本身的“反向”形变，直接抵消镜筒因受热膨胀产生的轴向间隙，实现高可靠性的被动无热化。在光学结构仿真验证阶段，呈欣光电的研发人员也会针对这类负热膨胀元件做形变仿真，评估温度变化对镜片间隙带来的影响。

二、基于热膨胀系数差异的“差动式”隔圈

当找不到完美的单一材料时，工程师会利用膨胀系数差异制造相对位移。这是一种机械结构方案。

工作原理：

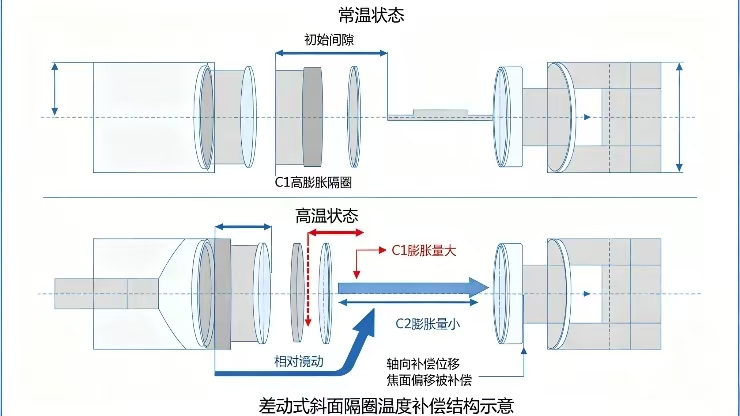

将两个不同材料的普通隔圈通过斜面接触。当温度升高时，膨胀系数大的隔圈（C1）膨胀多，系数小的（C2）膨胀少，这种差异在斜面上会转化为轴向推力，推动镜片向特定方向移动，补偿焦面偏移。

三、核心应用场景

这种隔圈主要解决高端镜头在极端环境下的性能痛点：

• 机载/航天测绘镜头：该技术用于像方远心镜头。经过优化后，在 -20°C 到 60°C 的温度区间，系统焦距总漂移量可从 24.6μm 降至 10μm，避免航测出现比例尺误差。
• 车载/安防镜头：车辆在酷暑或严寒环境下，利用带凸台或通孔结构的隔圈，能在径向和轴向吸收变形应力，防止镜片被“挤变形”。
• 高功率激光器：使用近零热膨胀材料，能极大地抑制热致双折射效应，保证激光输出的稳定性。

四、常见材料选型参考

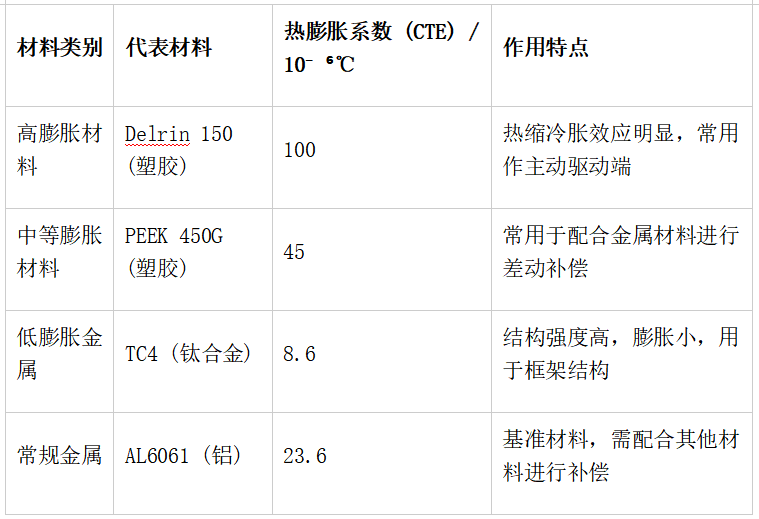

以下是目前镜头设计中常用的材料及其膨胀系数对比：

不同材料搭配的补偿效果需要反复校核，呈欣光电在光学整机的温度仿真中，也会把热膨胀系数作为关键输入参数开展迭代计算。

总而言之，“热缩冷胀”隔圈是精密镜头应对宽温域环境的关键技术。对于追求极致性能的场景，倾向于使用负热膨胀新材料；对于兼顾成本与结构的工程项目，差动式机械设计则是高性价比的优选。

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
