如何检验和区分圆偏振光、椭圆偏振光和部分偏振光

圆偏振光、椭圆偏振光、部分偏振光检验与区分方法。整体思路：先用检偏器初步筛查，再搭配 1/4 波片精准判定，按步骤逐级区分。

一、基础器材

• 偏振片（检偏器）
• 1/4 波片（关键元件）
• 光源

呈欣光电在偏振类光学元件的工艺验证中，也会采用这套经典光路开展测试。

二、分步检验流程

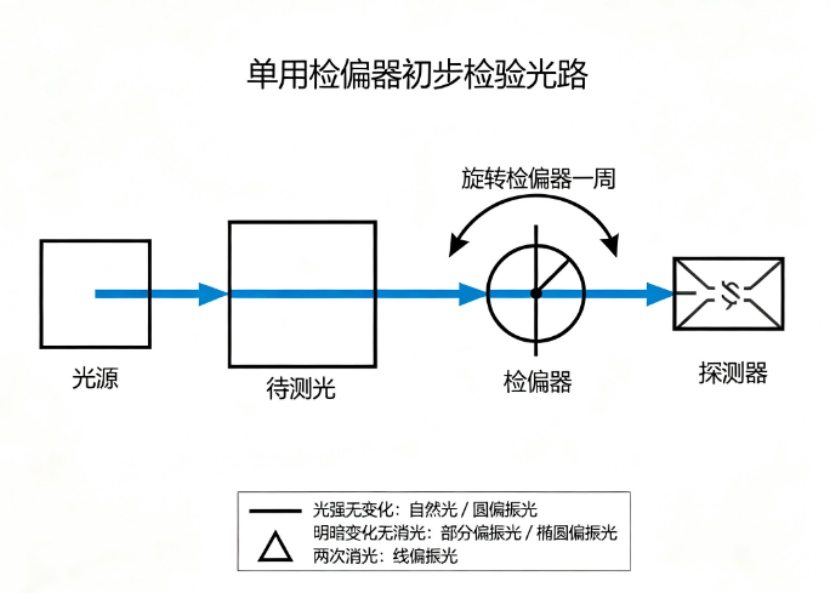

步骤 1：单用检偏器（第一级判断）

旋转检偏器一周，观察透射光强变化，分三类现象：

• 光强无任何变化：排除部分偏振光、线偏振光，候选：自然光／圆偏振光。
• 光强明暗变化，但无消光（无光强为零的位置）：直接判定：部分偏振光（到此可区分出部分偏振光）。
• 出现两次最大光强、两次完全消光：为线偏振光，不在本次讨论范围内。

小结：单用检偏器只能分出部分偏振光，圆偏振光和自然光表现一致、无法区分；椭圆偏振光会有明暗变化、无完全消光，易和部分偏振光混淆。

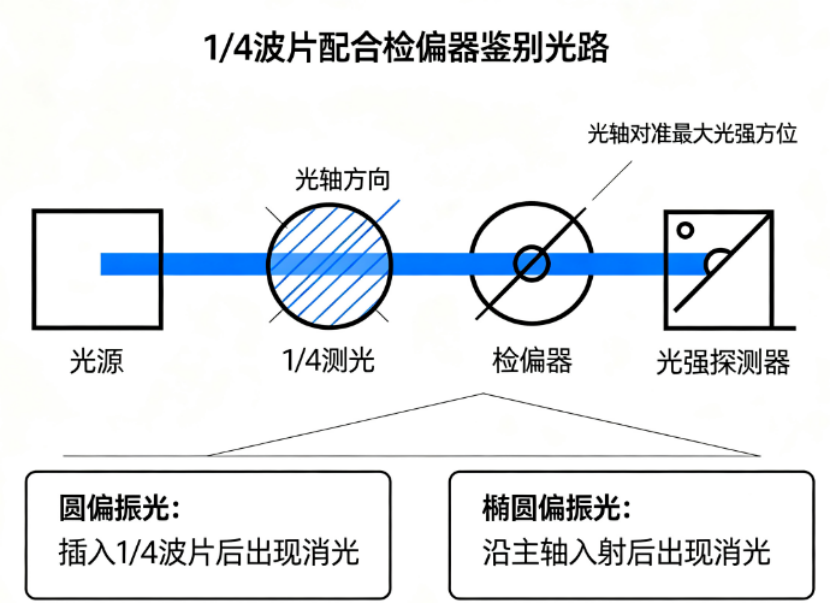

步骤 2：加入 1/4 波片（精准区分剩余偏振态）

针对步骤 1 的两种情况分别处理：

情况 A：单用检偏器 → 光强不变（自然光／圆偏振光）

在待测光与检偏器之间插入 1/4 波片；保持波片方位固定，旋转后方检偏器一周：

• 出现两次消光：原光是圆偏振光
  原理：圆偏振光入射 1/4 波片后，变为线偏振光，线偏振光可被检偏器完全消光。
• 光强依旧无变化：原光是自然光
  原理：自然光通过波片后仍为自然光，偏振态无改变。

情况 B：单用检偏器 → 光强明暗变化、无消光（椭圆偏振光／部分偏振光）

先旋转检偏器，找到透射光强最大的方位，标记该方向；将 1/4 波片的光轴对准此最大光强方向，插入光路；固定波片，再次旋转检偏器一周：

• 出现两次完全消光：原光是椭圆偏振光
  原理：椭圆偏振光沿长轴（最大光强方向）入射 1/4 波片，分解的两束偏振光产生 λ/4 相位差，叠加后变为线偏振光，可消光。
• 仍只有明暗变化、无消光：原光是部分偏振光

三、完整判定对照表

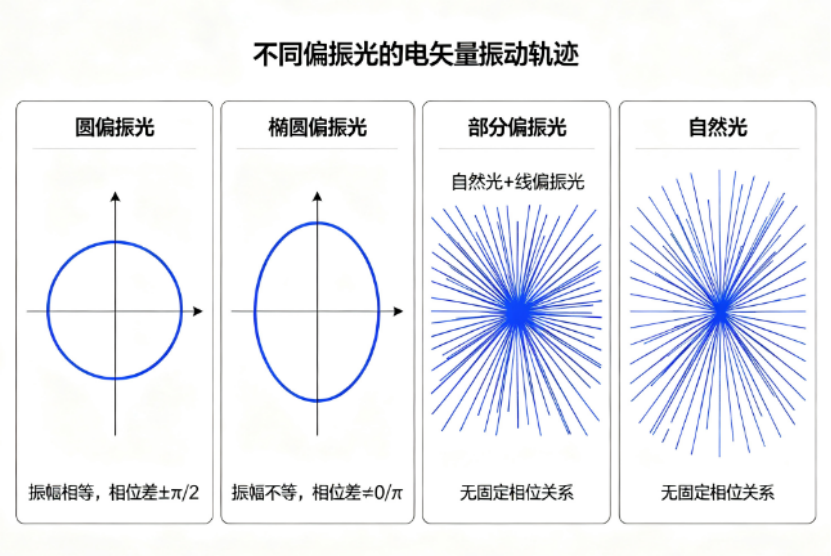

四、补充原理要点

相位差核心：

• 圆偏振光：两正交分量振幅相等、相位差 ±π/2；经过 1/4 波片后总相位差为 0 或 π，成为线偏振光。
• 椭圆偏振光：两正交分量振幅不等、相位差 ≠ 0/π；沿主轴加 1/4 波片可补偿相位差，转为线偏振光。
• 部分偏振光：是自然光 + 线偏振光的混合光，本身无固定相位关系，波片无法将其变为线偏振光，故永远不能完全消光。

实操注意点：

• 1/4 波片需匹配入射光波长，波长不符会产生误差；
• 区分椭圆偏振光时，必须将波片光轴对准检偏器最大光强位置（椭圆长轴），否则无法得到线偏振光。
