真零级波片的设计与应用

一、基本定义

胶合真零级波片由单片石英晶体真零级波片和H-K9L/JGS1基板胶合而成。石英晶体为非常薄的真正零级厚度，K9/JGS1基板用于增加其机械强度。单片真零级只是由一片石英晶体构成，主要用于近红外以上的波段。广泛使用于光通讯，激光器。真零级波片按设计厚度仅满足单次相位延迟，无额外整数倍周期相位叠加，理论延迟严格等于目标 λ/4、λ/2，区别于多级波片。

二、核心原理

相位延迟公式：令延迟恰好为，无多余阶次叠加；晶体厚度极薄，色散、温度、入射角扰动带来的延迟偏差极小。

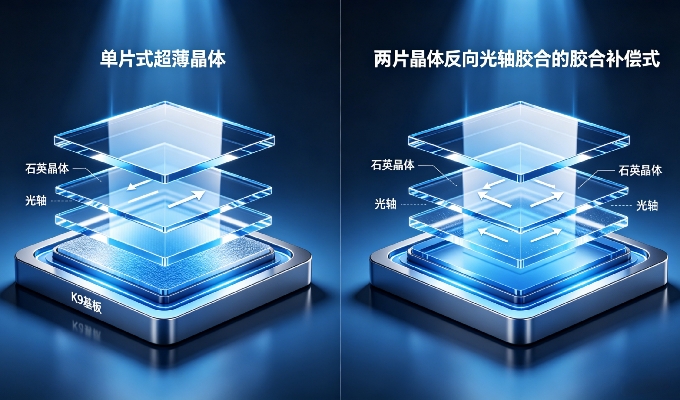

三、结构设计

1. 单片超薄晶体结构

纯石英、方解石、氟化镁单晶薄片，光轴定向切割，直接满足零级延迟厚度。

2. 胶合补偿式真零级

两片同材质反向光轴胶合，抵消应力与面形误差，保留零级优异光学特性。

四、材料选用

· 熔融石英：近红外常用，损伤阈值高

· α- 石英：可见光通用，双折射稳定

· MgF₂：深紫外波段适配

· 冰洲石：大双折射，可进一步减薄厚度

五、关键设计特性

1. 厚度极薄：微米级至数百微米，远薄于多级波片

2. 带宽极宽：波长偏离中心波长，延迟衰减慢

3. 角度容忍度高：小角度入射延迟变化小

4. 温度稳定性优：温漂引起延迟偏移远低于多级波片

六、性能优劣

优点

· 延迟精度高、光谱适应性强

· 入射角、温度容错性好

· 偏振转换失真低

缺点

· 薄片加工难度大、成品率低

· 抗机械冲击偏弱，成本偏高

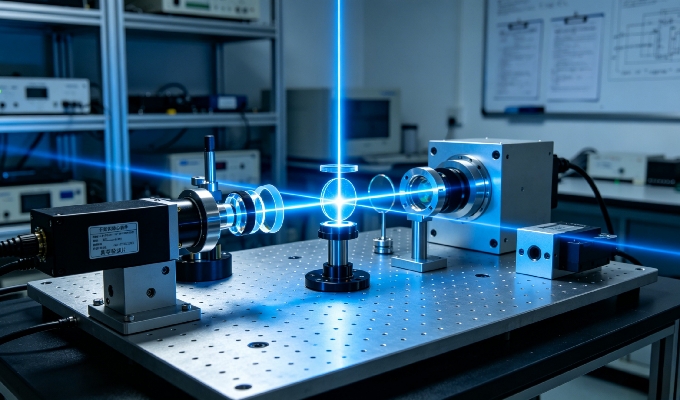

七、典型应用

1. 精密偏振检测

椭偏仪、偏振光度计、光学计量校准

2. 超快飞秒激光

宽谱脉冲偏振调控，避免高阶色散畸变

3. 激光干涉系统

干涉仪、全息光路，保证相位一致性

4. 低温 / 野外光学设备

环境温变大场景，延迟稳定性可靠

5. 生物显微偏振成像

弱光、宽波段成像，偏振态还原精准

八、选型对比要点

· 窄带固定波长大功率：选多级波片

· 宽谱、高精度、变温变角度：选真零级波片

九、发展方向

超薄超平整加工、大口径真零级制备、高损伤阈值改性晶体、深紫外宽波段零级波片。
