MgF2Rochon Polarizer设计和选型

洛匈偏振器是由两个双折射材料棱镜光胶在一起。在普通折射率下，寻常光束和非寻常光束在第一棱镜中沿光轴共线传播。当普通光束进入第二个棱镜时，其折射率相同，并继续保持不变。折射角在双折射材料与空气出口表面进一步增加。可根据需要为特定波长设计任意分离角度。MgF₂ Rochon（氟化镁洛匈棱镜）= 深紫外–中红外超宽波段 + 高损伤阈值 + o 光不偏折；最适合130–300 nm 深紫外与高功率、需要一束直通、一束偏出的偏振分束场景。

一、基本原理与结构

MgF₂是正单轴晶体（nₑ > nₒ），双折射中等（Δn≈0.012@532 nm），透光极宽：110–8000 nm。

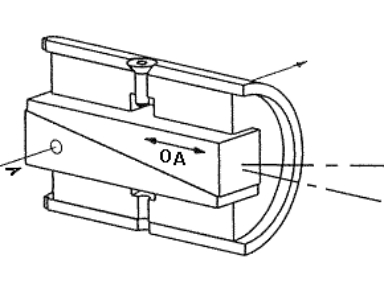

Rochon 结构：Rochon结构：

两块直角棱镜，光轴互相垂直；第一块光轴⊥入射面，第二块光轴∥入射面。
自然光正入射 → 第一棱镜内 o 光、e 光同方向、不同折射率 → 进入第二棱镜后偏振角色互换：
- o 光（s 偏振）：折射率不变，直线透射、不偏折（Rochon 核心特点）。
- e 光（p 偏振）：折射率突变，发生偏折，输出与 o 光成固定夹角。

与 Wollaston 区别：Wollaston 两束都偏折；Rochon 仅 e 光偏折，o 光沿原轴。

二、MgF₂ Rochon 设计核心参数

1）波段（最优先）

MgF₂：130–7000 nm（深紫外～中红外），193/248/266/355 nm表现最优。
对比：α-BBO（190–3500 nm）、石英（200–2300 nm）、YVO₄（500–4000 nm）。

2）分离角（由顶角 θ 与波长决定）

公式（正晶体）：α ≈ 2·arcsin[(nₑ−nₒ)·sinθ]。
MgF₂典型分离角：
- 1° @ 980 nm（标准）。
- 1.35° @ 532 nm。
- 4.6–5.4° @ 140–200 nm（深紫外更大）。
特点：波长越短，分离角越大；顶角越大，分离角越大（但加工 / 镀膜难度上升）。

3）消光比（偏振纯度）

标准：10⁴:1（<5×10⁻⁵），高端可达2×10⁴:1（<5×10⁻⁶）。
影响因素：晶体纯度、光胶 / 胶合质量、面形精度、镀膜。

4）通光孔径（CA）

标准：φ6/8/10/15/20 mm；孔径越大，长度越长、价格越高。
设计原则：孔径≥光束直径 ×1.2~1.5，避免边缘效应。

5）损伤阈值（高功率关键）

MgF₂：10 J/cm² @1064 nm, 20 ns；>5 J/cm² @355 nm。
远高于石英（~2 J/cm²）、接近 α-BBO（~5 J/cm²），深紫外高功率首选。

6）面形与表面质量

面形：λ/4 @633 nm（高端 λ/10）。
表面质量：20-10（S/D），深紫外用10-5。

7）连接方式：光胶 vs 胶合

光胶（Optical Contact）：无胶层，深紫外 / 高功率唯一选择；损伤阈值高、无荧光、热稳好。
胶合（Cemented）：成本低、易量产；仅用于 > 400 nm、低功率，胶层在深紫外会吸收 / 老化。

三、选型决策树（按应用场景）

深紫外检测（193/248/266 nm）→ 必选 MgF₂ Rochon。
理由：α-BBO 在 < 200 nm 不透光；石英双折射太小、分离角不足。

参数推荐：
- 分离角：1.5–2° @266 nm。
- 消光比：≥10⁴:1。
- 连接：光胶。
- 镀膜：深紫外 AR（190–300 nm）。
高功率激光（>1 W，纳秒 / 皮秒）→ MgF₂ Rochon
理由：损伤阈值 10 J/cm²，优于石英、YVO₄。

推荐：光胶 + 高损伤 AR 镀膜。
需要一束直通、一束偏出 → Rochon（MgF₂/α-BBO）
理由：o 光不偏折，光路简单、易对准。
可见光–近红外（400–1700 nm）、低功率 → 可选石英 Rochon（成本低）
但偏振纯度 / 损伤阈值不如 MgF₂。
大分离角（>5°）→ α-BBO Rochon（Δn≈0.12，分离角可达 8–10°）
但 <190 nm 不可用、价格高。

四、MgF₂ vs α-BBO vs 石英（选型对比表）

参数	MgF₂ Rochon	α-BBO Rochon	石英 Rochon
波段	130–7000 nm	190–3500 nm	200–2300 nm
消光比	10⁴–2×10⁴:1	2×10⁴:1	10³–10⁴:1
分离角 @532 nm	~1.35°	~8°	~0.5°
损伤阈值	10 J/cm²@1064 nm	5 J/cm²@355 nm	2 J/cm²@1064 nm
深紫外适配	最优（193/248 nm）	一般（>200 nm）	差（分离角太小）
价格	中	高	低
