消色差波片的设计与应用

一、基本概述

消色差波片由两种不同材料的双折射晶体组成，由于两种材料的色散不一样，因此可以在很宽的波长范围内实现较为均匀的相位延迟。由于消色差波片对波长的响应均匀，提供最大的波长范围（310到1100nm或600到2700nm），所以可以用于可调谐激光器、多波长激光系统和其他宽带光源产品中。消色差波片可宽波段内保持恒定相位延迟，削弱波长色散影响，单元件对一段光谱范围均可稳定输出 λ/4、λ/2 等标准延迟，区别于普通单色波片仅适配单一波长。

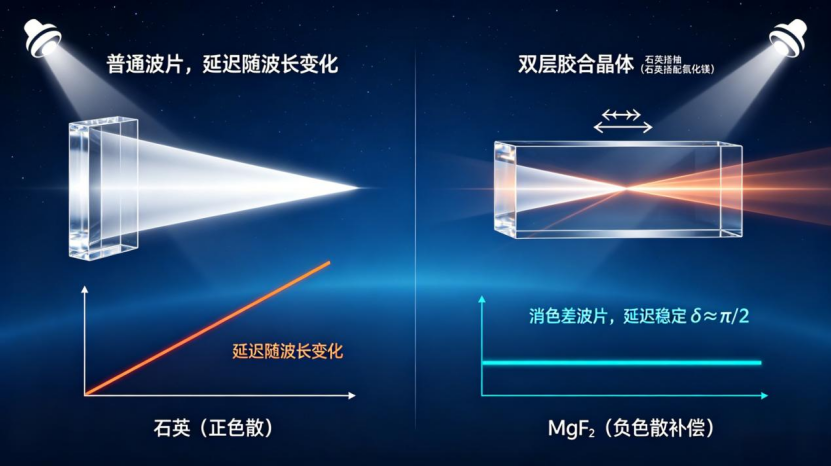

二、工作原理

利用两种不同双折射晶体叠加补偿色散，两种晶体折射率色散特性相反，组合后抵消波长带来的相位偏移，全波段延迟偏差极小。

相位公式：通过厚度配比，让延迟几乎不随波长变化。

三、主流结构设计

1. 双晶体胶合式（最常用）
   石英 + 氟化镁、石英 + 方解石反向光轴贴合，厚度精密配比，成本适中、工艺成熟，覆盖可见光 - 近红外。
2. 三片式复合结构
   色散补偿精度更高，适用于超宽光谱、高精度偏振测量。
3. 膜层型消色差波片
   多层光学薄膜替代晶体，体积更小，适配微型光路。

四、核心材料

• α- 石英：低损耗、高损伤阈值
• MgF₂：深紫外透光、色散互补性好
• 方解石：大双折射，减薄器件厚度

五、关键设计参数

1. 工作光谱：常见 400~700nm、600~1100nm、355~1064nm。
2. 延迟类型：1/4 波片、1/2 波片。
3. 延迟精度：一般 λ/30~λ/100。
4. 公差：厚度、光轴夹角、平行度严格管控。
5. 镀膜：宽波段增透膜，降低反射损耗。

六、性能特点

• 优势：宽光谱偏振调控、色散抑制强、温漂稳定性好
• 短板：比普通单色波片价格高、大口径加工难度偏大

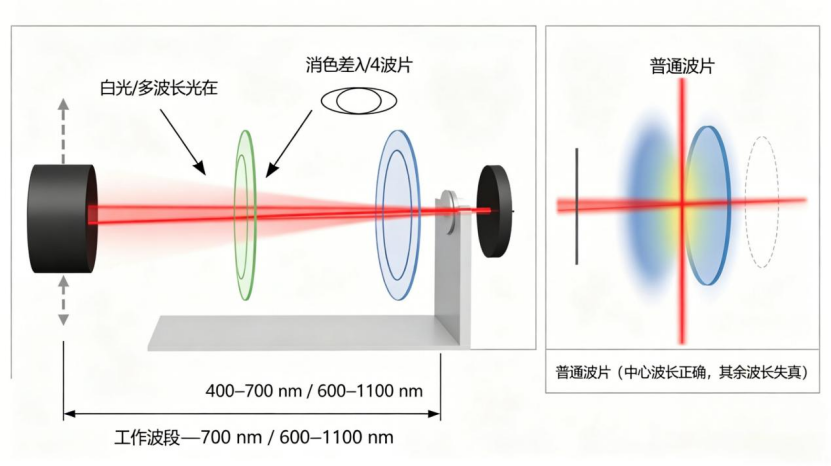

七、典型应用

1. 白光 / 多光谱成像
   偏振成像、生物显微成像，全色域偏振态统一转换。
2. 超快飞秒激光
   宽谱脉冲偏振整形、脉冲压缩，避免色散畸变。
3. 激光测量传感
   椭偏仪、应力检测、光学偏振精密检测。
4. 多波长激光系统
   多束激光共用一片波片，简化光路结构。
5. 光学通信
   偏振态稳定控制、光隔离、光路偏振切换。

八、选型要点

1. 匹配实际工作波段，不可超标称光谱范围。
2. 按需选择 1/2、1/4 标准延迟。
3. 高功率场景优先晶体式，兼顾损伤阈值。
4. 小体积光路可选薄膜型。

九、发展趋势

超宽光谱覆盖、高功率抗损伤、微型集成化、高低温高稳定型消色差波片，适配精密检测与超快激光前沿场景。
