高硼硅玻璃的热压工艺

高硼硅玻璃热压（Hot Pressing / Molding）是把玻璃加热到软化黏度区间，在精密模具中一次性压制成型的工艺，特点是温度高、粘度窄、压力适中、退火要求严，适合汽车内饰 3D 曲面盖板、光学透镜、透明装饰件等。

一、工艺原理与特点

• 高硼硅（Pyrex 型）：SiO₂≈81%，B₂O₃≈13%，软化点≈820℃，热膨胀系数≈3.3×10⁻⁶/K。
• 热压核心：加热至粘度 10⁸–10¹³ dPa・s（塑性好、不易粘模），加压成型，控制降温退火消除应力。
• 优势：近净成型、尺寸精度高、表面质量好、可做复杂曲面 / 微结构、批量一致性强。

二、完整工艺流程（6 步）

1. 预制件制备

• 形态：方块 / 圆片 / 管段，按产品展开尺寸 + 收缩率（约 0.7%–1.0%）切割。
• 加工：精切→粗磨→清洗烘干，重量公差 ±1%，表面无划痕 / 油污。

2. 预热（关键防裂）

• 升温速率：5–10℃/min（厚件≤5℃/min）。
• 预热温度：750–850℃（粘度≈10¹⁰ dPa・s），保温 5–15min，内外温度均匀。
• 气氛：空气或 N₂保护，防氧化 / 析晶。

3. 模具预热

• 模具材质：石墨（优选）、碳化硅、高温合金（镍基）。
• 温度：780–880℃，与玻璃温差≤30℃，避免热冲击与粘模。
• 涂层：BN（氮化硼）或陶瓷涂层，降低粘附、易脱模。

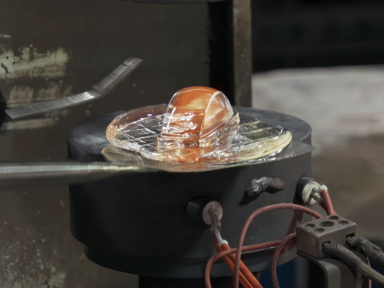

4. 热压成型（核心参数）

• 温度：820–950℃（汽车内饰件常用 850–900℃）。
• 压力：0.6–1.5 MPa（曲面 / 微结构 1.0–1.5 MPa，平板 0.6–0.8 MPa）。
• 压速：0.5–1.5 mm/s，慢速利于排气、减少气泡。
• 保压：2–5 min，保证充型与尺寸稳定。
• 方式：等温模压（模具与玻璃同温）→收缩均匀、精度高、翘曲小。

5. 退火（决定强度与稳定性）

• 退火温度：520–600℃（应变点附近）。
• 保温：10–30min，消除内应力。
• 降温：1–3℃/min降至室温，防止二次应力。
• 效果：应力值≤10 nm/cm，满足车载振动 / 温差工况。

6. 后处理与检测

• 边缘精修、抛光、清洗、镀膜（AR/AF/ 防指纹）。
• 检测：尺寸精度（±0.1–0.2 mm）、外观（无气泡 / 裂纹 / 麻点）、透过率、耐温 / 抗震。

三、关键工艺参数（汽车内饰常用）

四、模具要点（决定良率与寿命）

• 材质：高纯石墨（等静压），耐高温、不粘、易加工、成本适中；寿命 500–2000 模。
• 型腔：镜面抛光（Ra≤0.05 μm），无刀纹；圆角 R≥0.5 mm，防应力集中。
• 排气：分型面开 0.03–0.05 mm 排气槽，防止气泡。
• 涂层：BN 喷涂（5–10 μm），脱模顺畅、提升表面质量。

五、常见缺陷与对策

• 气泡：预热不足、压速过快、排气不良→延长保温、降速、优化排气槽。
• 裂纹：升温 / 降温过快、模具温差大→控速率、等温模压。
• 粘模：温度过高、无涂层、表面不洁→降温度、BN 涂层、清洁预制件。
• 翘曲：退火不均、压力不均→对称加压、慢速退火。
• 麻点：模具表面损伤、粉尘→镜面维护、洁净环境。

六、汽车内饰典型应用

• 3D 曲面中控 / 仪表 / 副驾屏盖板：薄型（1.5–3 mm）、大弧面、一体黑熄屏效果。
• 透光氛围灯 / 饰板：微纹理 / 蚀刻，灯光均匀、无杂色。
• 车载香薰 / 装饰条：通透、耐黄变、触感温润。
