α BBORochon Polarizer设计和选型

洛匈偏振器是由两个双折射材料棱镜光胶在一起。在普通折射率下，寻常光束和非寻常光束在第一棱镜中沿光轴共线传播。当普通光束进入第二个棱镜时，其折射率相同，并继续保持不变。折射角在双折射材料与空气出口表面进一步增加。可根据需要为特定波长设计任意分离角度。α-BBO Rochon Polarizer设计和选型。

一、设计原理

1. 晶体基础

α-偏硼酸钡为负单轴晶体，透光范围190~3500nm，覆盖深紫外、可见光、近红外。

2. 结构组成

两块直角 α-BBO 棱镜斜面贴合组合，二者光轴相互垂直，光线垂直端面入射。

3. 分光机理

• 自然光进入首块棱镜，分解为 o 光、e 光同步传播；
• 穿过贴合界面时，两类偏振光折射率反转；
• o 光保持入射轴线直行无偏转，e 光发生角度偏折，实现偏振分束；
• 对比 Wollaston：仅单束光偏移，光路基准轴不变，对准调试更简便。

4. 分离角公式

532nm 处双折射，同等顶角下分离角远大于石英、氟化镁；顶角越大、波长越短，分光夹角越大。

二、核心设计参数

1. 适用波段

最优区间 190~2800nm，适配 193/266/355nm 紫外激光，无法用于 190nm 以下极深紫外。

2. 分光角度

常规范围3°~10°，大偏角分光为核心优势，可定制顶角微调角度。

3. 光学性能

• 消光比：标准级，高精度款可达
• 损伤阈值：355nm 波段约，抗激光冲击能力优异
• 面形精度：常规，精密检测场景选用

0. 拼接工艺

• 光胶结构：无有机胶层，适配紫外、高功率光路，无吸收老化问题
• 胶合结构：成本更低，仅用于 400nm 以上低功率场景

0. 通光孔径

常用 Φ6/8/10/15/20mm，选型孔径预留光束 1.2~1.5 倍余量，规避边缘效应。

三、同类洛匈棱镜参数对比

四、核心光学参数（福州呈欣光电有限公司）

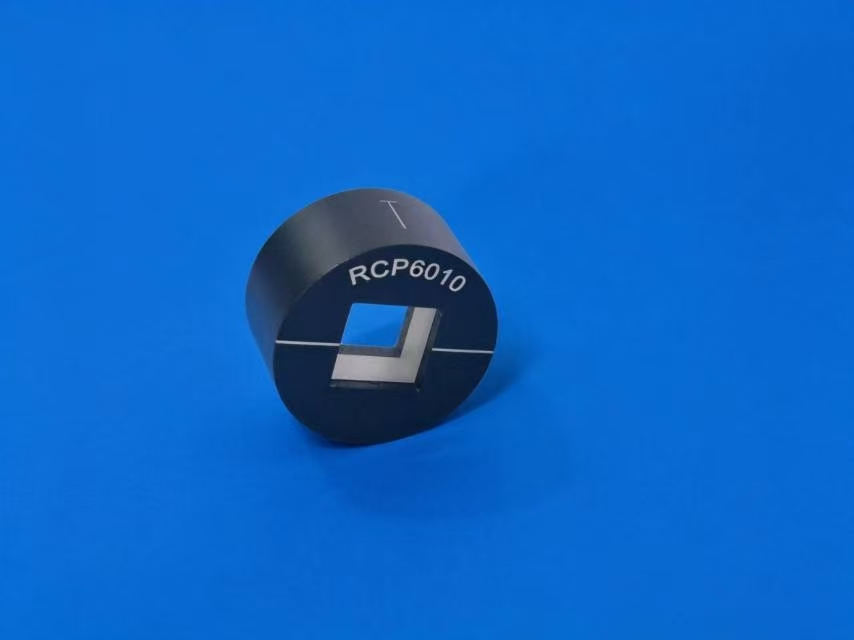

福州呈欣光电标准型号：RCP60系列

• 波长范围：190–3500 nm（覆盖 532/1064/1310/1550/2000 nm）
• 消光比：<5×10⁻⁶（典型 10⁻⁶，200,000:1）
• 分离角：8°～14°(呈欣光电标准品系列8.05°@800 nm)
• e 光透过率 Tp：>95%（镀膜后）
• 损伤阈值（脉冲）：>500 MW/cm² @1064 nm, 20 ns
• 损伤阈值（CW）：>100 W/cm² @1064 nm
• 波前畸变：<λ/4 @633 nm（Laser 级）
• 光束偏移：<3 arcmin
• 表面质量：20/10 S-D

五、主要应用场景

1. 深紫外激光系统
   266/355nm 刻蚀、打标、切割设备，偏振态筛选与光束分束调控。
2. 半导体精密检测
   光刻光路、掩模缺陷检测、薄膜椭偏测量，依托高消光比识别微观缺陷。
3. 干涉与光谱仪器
   激光干涉仪、偏振光谱分析，大角度分光便于光路布局与信号分离。
4. 科研光学实验
   偏振调控、非线性光学、量子光学相关实验光路核心元件。
5. 激光隔离与合束
   高功率激光腔内偏振管控，抑制反射杂光，稳定输出光束品质。

六、选型判定要点

1. 工作波长低于 190nm，不可选用 α-BBO，替换 MgF₂材质
2. 有大角度分束需求，优先选择本品，替代石英、氟化镁棱镜
3. 紫外波段、高功率工况，必须采用光胶结构，避免胶层损耗失效
4. 预算充裕、追求偏振纯度与分光效率，α-BBO 为优选方案
5. 按需匹配对应波段增透膜，减少反射损失，提升光束利用率
