α-BBOGlan Thompson Polarizer的设计和选型

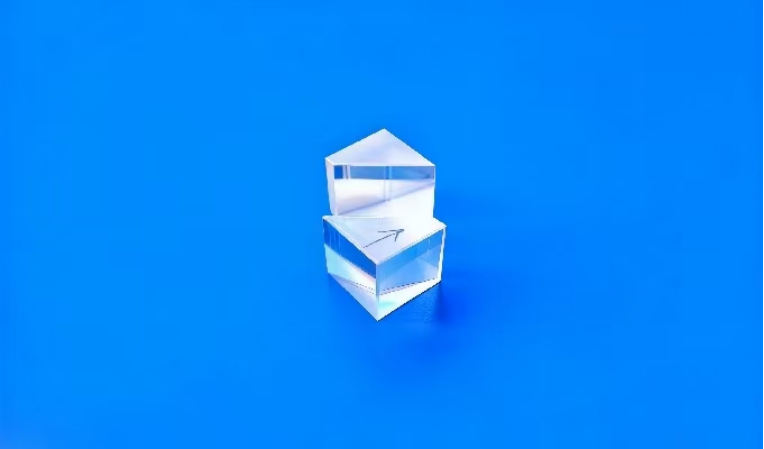

格兰汤普森偏振器由两个α-BBO棱镜粘合而成。 有两种类型的格兰汤普森。 一种是标准格式，另一种是长格式。 它们的长度与孔径之比分别为2.5：1和3.0：1。 格兰汤普森棱镜的消光比往往比空偏光片高。 在紫外线光谱中，它们的传输受到双折射材料以及胶层吸收的限制。 α-BBO偏振器可以在约190-900nm范围内使用。

一、设计原理

1. 晶体基础

α-BBO 为负单轴晶体，透光范围190~3500nm，覆盖深紫外、可见光、近红外，双折射大，偏振分离能力强。

2. 结构构成

由两块直角梯形 α-BBO 棱镜斜面贴合组成，两晶体光轴平行排布，光线垂直入射端面。

3. 工作机理

入射自然光分解为 o 光、e 光；o 光在斜面发生全内反射被滤除，e 光直线透射输出，得到高纯度线偏振光。

相较于格兰激光棱镜，通光口径更大、视场角更广，结构紧凑。

4. 关键判定条件

依托临界角原理，设计斜面倾角大于 o 光临界入射角，实现杂偏振彻底拦截，保障出射偏振纯度。

二、核心设计参数

• 适用波段：190~3500nm，适配 193/266/355nm 紫外激光，低于 190nm 无法使用
• 消光比：常规，精密级可达
• 损伤阈值：355nm 约，耐受中高功率紫外激光
• 视场角：典型 ±8°~±12°，广角入射兼容性好
• 面形精度：常规，精密检测选用
• 拼接工艺
  • 光胶：无胶层，紫外、高功率场景首选，无吸收老化
  • 胶合：低成本，仅用于 400nm 以上低功率光路
• 通光孔径：常用 Φ6/8/10/15/20mm，选型预留光束 1.2~1.5 倍余量

三、同类格兰棱镜对比

四、核心光学参数（福州呈欣光电有限公司）

福州呈欣光电标准型号：GMP60系列

• 波长范围：190–3500 nm（覆盖 532/1064/1310/1550/2000 nm）
• 消光比：<5×10⁻⁶（典型 10⁻⁶，200,000:1）
• 半视场角：＞15°
• e 光透过率 Tp：>95%（镀膜后）
• 损伤阈值（脉冲）：>500 MW/cm² @1064 nm, 20 ns
• 损伤阈值（CW）：>100 W/cm² @1064 nm
• 波前畸变：<λ/4 @633 nm（Laser 级）
• 光束偏移：<3 arcmin
• 表面质量：20/10 S-D

五、典型应用场景

• 深紫外激光系统：紫外打标、刻蚀、倍频光路，作为起偏、检偏核心元件，规整光束偏振态。
• 半导体光学检测：晶圆缺陷检测、掩模校验、薄膜椭偏测量，高消光比规避杂光干扰。
• 精密光谱与干涉仪器：偏振光谱分析、激光干涉测量，保证检测信号稳定性与精度。
• 科研光学实验：非线性光学、偏振调控实验，获取高纯线偏振光源。
• 光学成像设备：偏振成像、形貌扫描，过滤无效偏振光，提升画面对比度。

六、选型要点

• 工作波长＜190nm，替换为 MgF₂材质棱镜
• 大光斑、大角度入射光路，优先选格兰汤普森结构
• 高功率紫外工况，必须采用光胶贴合工艺
• 按需匹配波段增透膜，降低反射损耗
• 窄光束超高功率场景，改用格兰激光型更适配
