α-BBOGlan-laser Polarizer的设计和选型

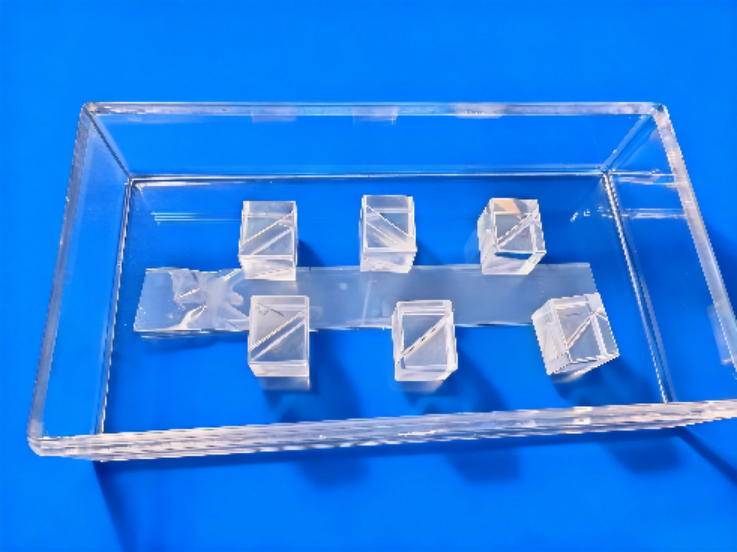

格兰激光棱镜偏振镜由两个相同的双折射材料棱镜制成。 格兰激光棱镜偏振镜是格兰泰勒（Glan Taylor）型的改进，旨在减少棱镜界面处的反射损耗。 具有两个逸出窗口的偏振器允许被截止的光束从偏振器中逸出，这使其更适合于高能激光器。逸出窗口的表面质量与入射面和出射面相比，相对低一级。α-BBO Glan-Laser 格兰激光偏振棱镜

一、设计原理

      α-BBO 负单轴晶体，透光190~3500nm，适配 193/266/355nm 紫外激光，双折射大、偏振性能优异。

      两块等腰直角 α-BBO 棱镜斜面贴合，光轴相互平行，垂直端面入射。

      自然光分解为 o 光、e 光；利用全反射临界角设计，o 光斜面全反射被滤除，仅 e 光直线透射输出高纯线偏振光。

      结构通光截面窄、光程短，专为高功率激光光路设计。

      入射视场角偏小，抗激光损伤能力强，端面反射低，可承受高峰值功率激光。

二、核心设计参数

• 工作波段：190~3500nm，190nm 以下无法使用
• 消光比：标准，高精款可达
• 损伤阈值：355nm 约，同材质里抗损最优
• 视场角：典型 ±3°~±5°，窄角度入射适配
• 面形精度：常规，精密光路
• 贴合工艺
  • 光胶：无胶层，高功率、紫外光路标配，无吸收老化
  • 胶合：仅 400nm 以上低功率场景使用
• 通光孔径：常规 Φ6/8/10/15mm，光束预留 1.2 倍余量

三、同系列棱镜对比

四、核心光学参数（福州呈欣光电有限公司）

福州呈欣光电标准型号：GLP60系列

• 波长范围：190–3500 nm（覆盖 532/1064/1310/1550/2000 nm）
• 消光比：<5×10⁻⁶（典型 10⁻⁶，200,000:1）
• 半视场角：＞6°
• e 光透过率 Tp：>95%（镀膜后）
• 损伤阈值（脉冲）：>500 MW/cm² @1064 nm, 20 ns
• 损伤阈值（CW）：>100 W/cm² @1064 nm
• 波前畸变：<λ/4 @633 nm（Laser 级）
• 光束偏移：<3 arcmin
• 表面质量：20/10 S-D

五、主要应用场景

1. 高功率紫外激光系统

   倍频、和频、激光刻蚀、精密打标，腔内偏振锁定与光束净化。

2. 半导体高端检测

   光刻光路、掩模精密检测、激光散射缺陷扫描。

3. 非线性光学实验

   偏振选频、光参量振荡、强光偏振控制。

4. 激光测距与精密干涉

   抑制偏振杂光，提升测量稳定性与精度。

5. 激光隔离防护光路

   阻挡反向回光，保护激光器谐振腔。

六、选型准则

1. 波长＜190nm，更换 MgF₂格兰激光棱镜
2. 高峰值功率、窄光束优先选用本型号
3. 紫外强光工况必须选用光胶结构
4. 大光斑、大角度入射改用格兰汤普森型
5. 匹配对应波段增透镀膜，降低端面反射损耗
