α-BBOGlan-Taylor Polarizer的设计和选型

格兰泰勒棱镜 是一种将其他偏振态的光转换为线偏振光的产品，它由两个相同的双折射材料棱镜组成，它们之间由空气隔开，格兰泰勒棱镜将进入的非偏振光束分成两束光线，一束是从另一侧透射的线偏振光线，另一束是完全内部反射和吸收的普通光线。α-BBO Glan-Taylor 格兰泰勒偏振棱镜。

一、设计原理

1. 晶体特性

α-BBO 为负单轴晶体，透光区间190~3500nm，覆盖深紫外、可见光、近红外，双折射大，偏振分离性能优异。

2. 结构构造

两块 α-BBO 直角棱镜斜面无胶贴合，晶体光轴彼此平行，光线垂直端面入射。

3. 工作机制

入射光分解为 o 光、e 光，依据临界角设计，o 光在结合面发生全反射被侧向滤除，仅 e 光直通输出高纯度线偏振光。

结构空气隙设计，无有机介质，抗损伤、紫外透过性佳。

4. 结构优势

端面入射角小、残余反射低，空气隙隔绝吸收损耗，兼顾高消光与高激光耐受度。

二、核心设计参数

• 适用波段：190~3500nm，适配 193/266/355nm 紫外激光，190nm 以下不可用
• 消光比：常规，精密级可达
• 损伤阈值：355nm 可达
• 视场范围：典型 ±6°~±9°，适配常规入射角度
• 面形精度：标准，精密检测场景选用
• 贴合方式：空气隙结构，无胶层，全波段高功率通用，无老化吸收问题
• 通光孔径：常用 Φ6/8/10/15/20mm，选型预留 1.2~1.5 倍光束余量

三、同类型棱镜参数对比

四、核心光学参数（福州呈欣光电有限公司）

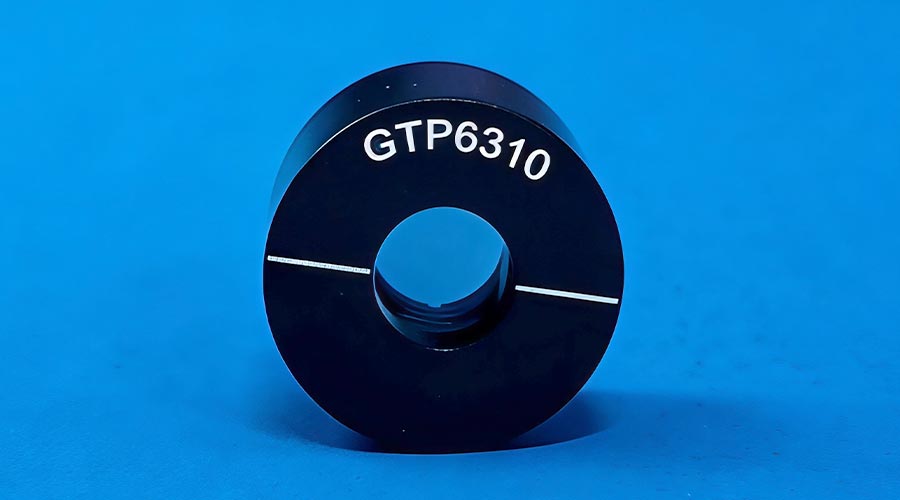

福州呈欣光电标准型号：GTP60系列

• 波长范围：190–3500 nm（覆盖 532/1064/1310/1550/2000 nm）
• 消光比：<5×10⁻⁶（典型 10⁻⁶，200,000:1）
• 半视场角：＞6°
• e 光透过率 Tp：>95%（镀膜后）
• 损伤阈值（脉冲）：>500 MW/cm² @1064 nm, 20 ns
• 损伤阈值（CW）：>100 W/cm² @1064 nm
• 波前畸变：<λ/4 @633 nm（Laser 级）
• 光束偏移：<3 arcmin
• 表面质量：20/10 S-D

五、主流应用场景

1. 深紫外激光加工

   激光打标、刻蚀、倍频光路，实现光束偏振纯化与状态调控。

2. 半导体精密检测

   晶圆缺陷筛查、掩模检测、薄膜椭偏测量，抑制杂散光干扰。

3. 光谱与干涉测量设备

   偏振光谱分析、激光干涉测距，保障测量精度与稳定性。

4. 非线性光学系统

   偏振筛选、光参量变换实验，适配各类偏振调控需求。

5. 科研光学光路

   基础偏振实验、量子光学光路，作为标准偏振核心元件。

六、选型判定要点

1. 工作波长低于 190nm，替换为氟化镁材质棱镜
2. 兼顾入射角度与激光功率，优先选用格兰泰勒通用款
3. 追求极致抗损伤能力，切换格兰激光棱镜
4. 大光斑大范围入射，选用格兰汤普森结构
5. 配套对应波段增透镀膜，削减反射损耗，提升出光效率
