α-BBO Wollaston Polarizer设计原理和应用

沃拉斯顿偏振器是由两个双折射材料棱镜用光学特定胶水粘结在一起制成的。寻常光和非寻常光在输入光束轴上的偏离几乎是对称的，因此沃拉斯顿偏振分束器的偏离大约是罗雄的两倍。分离角呈现色散，如图所示：可根据要求设计任意分离角度。α-BBO Wollaston Polarizer设计原理和应用。

一、设计原理

1. 晶体特性

α-BBO 属于负单轴晶体，透光波段190~3500nm，覆盖深紫外、可见光、近红外。双折射差值大，532nm 下，分光能力突出。

2. 结构构造

两块规格一致的直角 α-BBO 棱镜斜面贴合拼接，两块晶体光轴互相垂直，光线垂直入射端面。

3. 分光机理

• 自然光进入第一棱镜，分解为 o 光、e 光同向传播；
• 两棱镜界面处偏振属性互换，折射率发生突变；
• 两束正交偏振光分别向入射轴线两侧偏转，出射后完全分离；
• 对比洛匈棱镜：两束光均偏移中心轴，适合双向均分分光场景。

0. 分离角计算公式

为棱镜顶角，顶角越大、波长越短，分光夹角越大；同等尺寸下，分光角度远大于石英、氟化镁材质。

二、核心设计参数

• 适用波段：190~3500nm，适配 193、266、355nm 常用紫外激光，无法用于 190nm 以下极深紫外
• 分光夹角：常规 3°~10°，可定制顶角调整角度，大角度分光为核心优势
• 光学指标
  • 消光比：常规，精密级可达
  • 损伤阈值：355nm 约，耐受高功率紫外激光
  • 面形精度：标准，精密检测选用
• 贴合工艺
  • 光胶：无胶层，紫外、高功率光路专用，无吸收老化
  • 胶合：成本偏低，仅适用于 400nm 以上低功率光路
• 通光孔径：标配 Φ6/8/10/15/20mm，选型预留 1.2~1.5 倍光束尺寸余量

三、同类型沃拉斯顿棱镜对比

四、核心光学参数（福州呈欣光电有限公司）

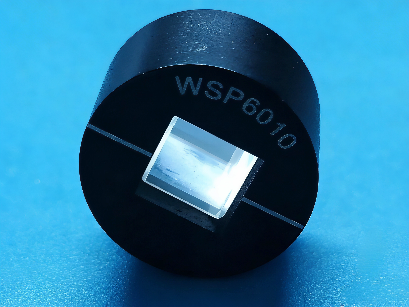

福州呈欣光电标准型号：WSP60系列

• 波长范围：190–3500 nm（覆盖 532/1064/1310/1550/2000 nm）
• 消光比：<5×10⁻⁶（典型 10⁻⁶，200,000:1）
• 分离角：15°～27°（呈欣标准系列16°@800 nm）
• e 光透过率 Tp：>95%（镀膜后）
• 损伤阈值（脉冲）：>500 MW/cm² @1064 nm, 20 ns
• 损伤阈值（CW）：>100 W/cm² @1064 nm
• 波前畸变：<λ/4 @633 nm（Laser 级）
• 光束偏移：<3 arcmin
• 表面质量：20/10 S-D

五、主要应用场景

1. 深紫外激光设备

266/355nm 激光打标、刻蚀、微加工，实现偏振分束、合束与光路偏振调控。

2. 半导体精密检测

晶圆缺陷扫描、光刻掩模检测、薄膜椭偏测厚，高偏振纯度精准识别纳米级瑕疵。

3. 干涉测量与光谱仪器

激光干涉仪、偏振光谱分析、位移检测，依托大分光角简化光路布局。

4. 非线性光学系统

倍频、和频、光参量振荡光路，偏振态拆分与光束筛选核心元件。

5. 科研量子光学

偏振实验、纠缠光源制备、光学传感，满足高精度偏振分光需求。

六、选型设计要点

• 波长小于 190nm，禁用 α-BBO，更换氟化镁材质
• 追求大角度分光，优先选用该款，优于石英、MgF₂棱镜
• 紫外工况、高功率激光，必须采用光胶结构
• 根据工作波段匹配增透镀膜，降低反射损耗
• 双路对称分光需求首选沃拉斯顿结构，单路同轴输出选洛匈棱镜
