晶体的晶格常数和定向衍射峰之间的关系

晶体晶格常数与定向衍射峰（XRD 2θ）的关系。核心公式：布拉格定律 + 立方晶系晶面间距公式，结合晶面指数 即可建立晶格常数 与衍射角 的定量关系。

一、基础公式

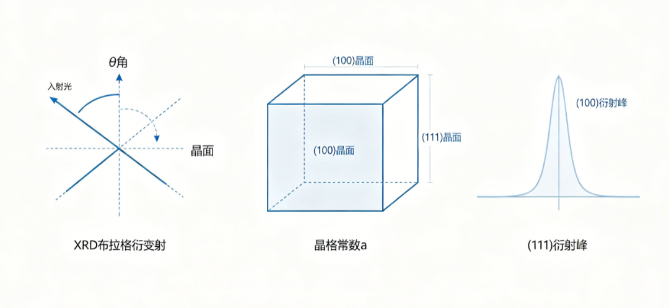

1. 布拉格衍射定律（XRD 核心）

• ：(hkl) 晶面间距（nm / Å）
• ：半衍射角（入射线与晶面夹角，仪器读出为 ）
• ：衍射级数，常规取一级衍射
• ：入射 X 射线波长（定值，如 Cu-Kα₁：）

2. 立方晶系晶面间距–晶格常数关系

氟化钙、硅、金刚石、大多数光学晶体均为立方晶系，公式：

• ：晶格常数（立方晶三轴相等，，单位 Å /nm）
• ：晶面指数（ (100)、(111) 就是典型定向晶面）

二、联立公式：晶格常数 ↔ 衍射角 直接换算

把两式合并，得到立方晶系通用关系式：

整理为两个常用形式：

• 形式 1：已知衍射峰 ，求晶格常数
• 形式 2：已知晶格常数 ，求定向晶面衍射角

关键：同一晶体，不同定向晶面 (hkl)，衍射峰位置 完全不同；晶格常数 变化，所有衍射峰整体偏移。

三、以 CaF₂ 氟化钙为例（立方晶关注 100 / 111 面）

设：

• 光源：Cu-Kα₁，
• CaF₂ 标准晶格常数：

分别计算 (100)、(111) 晶面的理论衍射角

• 1. (100) 晶面
• 2. (111) 晶面

同一 CaF₂ 晶体，(111) 定向峰 2θ 大于 (100) 峰；晶面指数不同，衍射峰位置天然分离。

四、两大核心规律（工程 / XRD 实测必用）

规律 1：晶面指数 (hkl) 决定「峰位相对顺序」

对同一晶体（ 固定）：

越大 → 越大 → 衍射角 越大

常见立方晶面排序（峰位从小到大）：

规律 2：晶格常数 变化 → 所有衍射峰整体偏移

• 1. 晶格常数 变大（热膨胀、掺杂、应力拉伸）
  整体向左偏移
• 2. 晶格常数 变小（受压、冷缩）
  整体向右偏移

应用：通过实测 与标准谱对比，可计算热膨胀系数、加工引入的晶格应变、残余应力。

五、定向晶体（单晶晶片）的特殊点（对应你 100 / 111 加工）

• 1. 单晶定向片只出现目标晶面衍射峰
  比如严格 (111) 定向 CaF₂ 基片，XRD 图谱上只显示 (111) 系列衍射峰，(100) 峰强度极低或消失；
  (100) 定向片则以 (100) 系列峰为主。
• 2. 定向偏差判定
  若定向晶片测出其他杂峰，说明晶向偏离；峰位偏移量可定量算出偏角大小。
• 3. 加工应力的体现
  研磨 / 抛光 / 切割引入残余应力 → 晶格畸变 → 局部变化 → 衍射峰宽化、位移、不对称。

六、快速计算示例（反向：由实测 2θ 求晶格常数）

实测某 CaF₂ (111) 峰：，Cu-Kα₁ 光源

和标准值 基本一致。

七、总结

本质关系：布拉格定律 + 立方晶面间距公式 联立，实现 互算；

1. 同晶体不同取向：(hkl) 越大，衍射角 2θ 越大，(111) 峰 > (100) 峰；
2. 同晶面不同状态：晶格常数 增大 → 衍射峰左移，反之右移；
3. 单晶定向件：XRD 峰位不仅能算晶格常数，还可检验定向精度、加工应力、晶向偏差。
