晶体材料在定向轴向角度的重要性

β-BBO、CaF₂、光学晶体切割、XRD 定向、模压 / 加工，从光学性能、非线性效应、力学加工、热学特性、器件良率与寿命五大维度，系统说明晶体定向角度（θ/φ、晶向、偏角）的核心重要性，区分单轴晶（BBO）、立方晶（CaF₂）两类典型场景。

一、核心总述

晶体是各向异性材料，原子排列、键合强度、折射率、弹性、热膨胀、解理特性均随晶向变化。定向角度（晶轴夹角、θ/φ、晶面取向）直接决定器件能否使用、性能优劣、加工难易、长期稳定性，是光学晶体从毛坯到成品的第一道关键工序，角度偏差会造成性能断崖式下降。

二、非线性光学晶体（以 β-BBO 为代表，θ/φ 角）

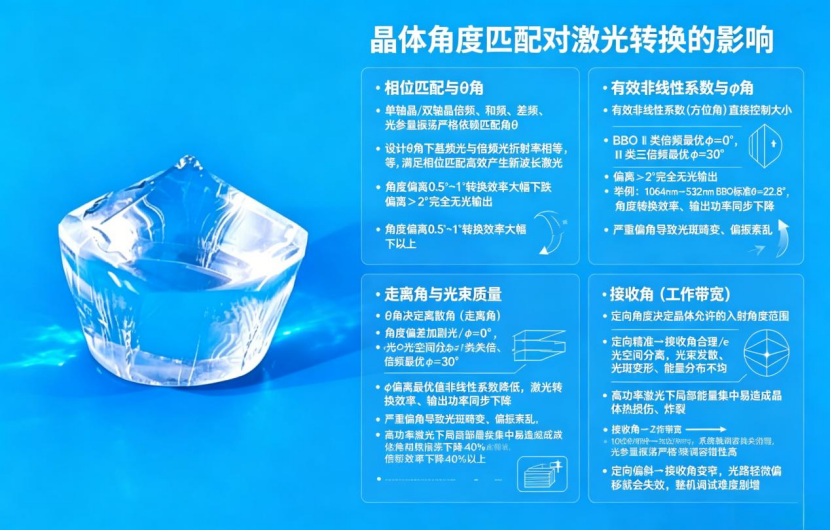

晶体角度匹配对激光转换的影响

相位匹配与0角

• 有效非线性系数与中角
• 有效非线性系数(方位角)直接控制大小
• 单轴晶/双轴晶倍频、和频、差频、光参量振荡严格依赖匹配角0
• BBOI类倍频最优中=0°，设计角下基频光与倍频光折射率相等，I1类三倍频最优中=30°等，满足相位匹配高效产生新波长激光
• 偏离>2°完全无光输出
• 角度偏离0.5°-1°转换效率大幅下跌
• 举例:1064nm-532mm BO标准6=22.8，偏离>2°完全无光输出，角度转换效率、输出功率同步下降，角度偏离0.5~1°转换效率大幅下以上
• 严重偏角导致光斑畸变、偏振素乱

走离角与光束质量

• 接收角(工作带宽)
• 角决定离散角(走离角)
• 定向角度决定晶体允许的入射角度范围
• 角度偏差加副光/中=0°
• 定向精准一接收角合理/光 光空同分为=1关倍、光空间分离，光束发散、信频最优中=30°光斑变形、能量分布不均
• 偏离最优值非线性系数降低，激光转换效率、输出功率同步下降
• 高功率激光下局部能量集中易造成品体热损伤、炸裂
• 接收角-2汽带宽-10一年，系统润者失，信效率下降40% 劈状
• 光参量荡严格调容错性高
• 定向偏斜一接收角变窄，光路轻微偏移就会失效，整机调试难度剧增

这是角度敏感度最高的场景，角度偏差直接导致器件失效。

1. 相位匹配（最核心）

单轴晶 / 双轴晶的倍频、和频、差频、光参量振荡，严格依赖匹配角 θ：

• 只有在设计 θ 角下，基频光与倍频光折射率相等，满足相位匹配，才能高效产生新波长激光。
• 角度偏离 0.5°~1°：转换效率大幅下跌；偏离＞2°：完全无光输出。
• 举例：1064nm→532nm BBO 标准 θ=22.8°，角度偏差 1°，倍频效率可下降 40% 以上。

2. 有效非线性系数

（方位角）直接控制 大小：

• BBO Ⅰ 类倍频最优 φ=0°，Ⅱ 类三倍频最优 φ=30°；
• φ 偏离最优值，非线性系数降低，激光转换效率、输出功率同步下降；
• 严重偏角会导致光斑畸变、偏振紊乱。

3. 走离角与光束质量

θ 角决定离散角（走离角）：

• 角度偏差会加剧 o 光 /e 光空间分离，光束发散、光斑变形、能量分布不均；
• 高功率激光下，局部能量集中易造成晶体热损伤、炸裂。

4. 接收角（工作带宽）

定向角度决定晶体允许的入射角度范围：

• 定向精准 → 接收角合理，系统装调容错性高；
• 定向偏斜 → 接收角变窄，光路轻微偏移就会失效，整机调试难度剧增。

三、线性光学晶体（以 CaF₂ 氟化钙、光学窗口、透镜、棱镜为主）

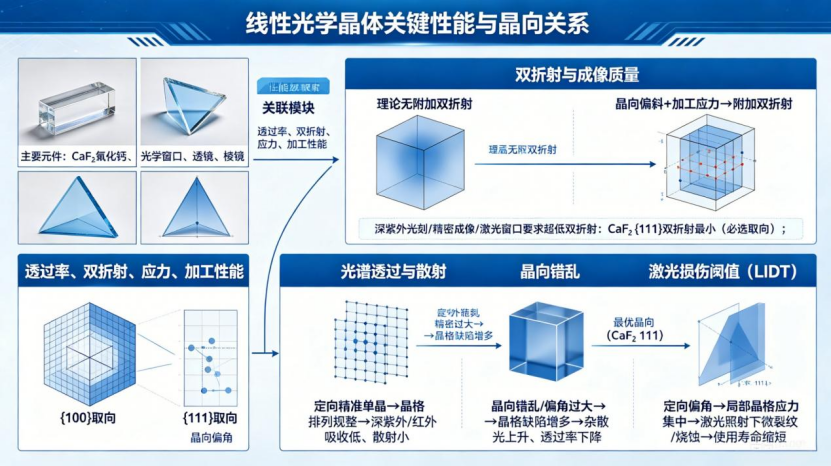

线性光学晶体关键性能与晶向关系

双折射与成像质量

• 性能减贺事
• 理论无附加双折射
• 晶向偏斜+加工应力→附加双折射
• 关联模块：透过率、双折射、应力、加工性能
• 主要元件:CaF₂氧化钙、光学窗口、透镜、棱镜
• 深紫外光刻/精密成像/激光窗口要求超低双折射:CaF₂(111}双折射最小(必选取向);
• 透过率、双折射、应力、加工性能
• 光谱透过与散射
• 晶向错乱
• 激光损伤阅值(LIDT)
• 定外最优晶向(CaF,111)
• 精密过大→晶格缺陷增多
• 求1114>定向精准单晶→晶格排列规整→深紫外/红外吸收低、散射小
• {100}取向
• {111)取向
• 晶向偏角→局部晶格应力集中→激光照射下微裂纹/烧蚀→使用寿命缩短
• 晶向错乱/偏角过大→晶格缺陷增多→杂散光上升、透过率下降

侧重晶面取向 {100}/{111}、晶向偏角，关联透过率、双折射、应力、加工性能。

1. 双折射与成像质量

• 立方晶理论无双折射，但晶向偏斜 + 加工应力会诱发附加双折射；
• 深紫外光刻、精密成像、激光窗口要求超低双折射：
  • CaF₂ {111} 取向双折射最小，是深紫外必选取向；
  • 若定向偏差，双折射陡增，造成图像畸变、偏振态破坏、激光波前劣化。

2. 光谱透过与散射

不同晶向的晶格完整性、表面态存在差异：

• 定向精准的单晶，晶格排列规整，深紫外 / 红外吸收低、散射小；
• 晶向错乱、偏角过大，晶格缺陷增多，杂散光上升、透过率下降，影响高端光学系统。

3. 激光损伤阈值（LIDT）

高能 / 深紫外激光场景核心指标：

• 最优晶向（如 CaF₂ {111}）原子排列致密、键合均匀，抗激光损伤能力最强；
• 定向偏角会使局部晶格应力集中，激光照射下易产生微裂纹、烧蚀，大幅缩短使用寿命。

四、力学性能与加工工艺（切割 / 磨削 / 抛光 / 镀膜）

所有晶体通用，直接决定加工良率、成品率、制造成本。

1. 解理与崩裂风险（重点：CaF₂、各类卤化物晶体）

晶体存在解理面，外力极易沿解理面开裂：

• CaF₂ {111} 是强解理面：
  • 若按 {111} 定向加工，切割、研磨时必须匹配晶向工艺，否则轻微受力就崩边、掉角、整片开裂；
  • 定向角度错误，加工良率可从 90% 跌至 30% 以下，甚至无法量产。
• {100} 取向无解理倾向，加工容错率高，也是由晶向力学各向异性决定。

2. 硬度、磨削去除率、表面质量

晶体硬度、断裂韧性随晶向变化：

• 正确定向：磨削阻力均匀，易获得超光滑表面（低 Ra、无划痕、无台阶）；
• 晶向偏斜：不同位置去除速率不一致，出现波纹、麻点、定向划痕，后续抛光无法修复。

3. 边缘强度与结构可靠性

光学元件边角是应力集中区：

• 精准定向 → 边角力学强度高，耐振动、冲击、温变；
• 角度偏差 → 边角沿弱晶向产生隐性微裂纹，装车 / 装机后，受振动、温差作用逐步扩展，最终失效。
• 役可靠性大幅下降。

五、工程层面总结

1. 功能层面：对非线性晶体，θ/φ 是器件能否工作的前提；对线性光学晶体，晶向决定光学指标上限。
2. 工艺层面：定向角度直接左右加工良率、表面质量、制造成本，是量产的核心控制点。
3. 可靠性层面：晶向偏差引入内应力、热应力，是元件早期失效的主要诱因之一。
4. 管控要求：高端光学晶体（光刻、深紫外、高功率激光）定向公差通常控制在 ±0.1°~±0.3°，普通光学元件一般＜±0.5°
