冰洲石晶体各轴向的衍射峰及定向注意事项

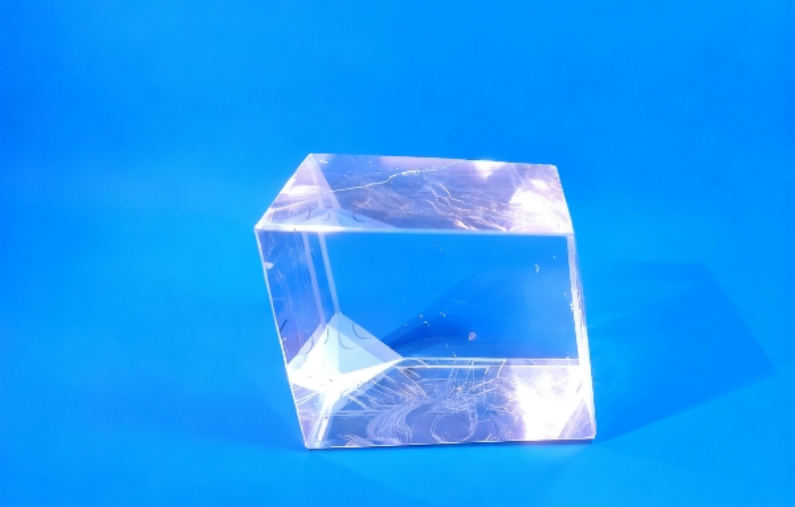

冰洲石（光学方解石，CaCO₃）属三方晶系、R3c 空间群、负单轴晶，光轴∥c 轴 [0001]。工业定向以XRD 测特征衍射峰定晶轴，并结合光轴角 θ/ 方位角 φ+ 解理保护来控制加工；定向偏差会直接导致消光比下降、分束角不准、崩裂报废。

一、 冰洲石晶体结构与晶轴定义

• 晶系：三方（菱面体），单轴负晶体（nₑ<nₒ）
• 晶轴：
  • c 轴 [0001]：光轴（唯一高次轴），钝隅（102°）连线方向
  • a 轴 [112̅0]：水平晶轴，垂直 c 轴，3 个等价 a 轴互成 120°
• 主要晶面：
  • (0001)：基面，⊥c 轴，无光双折射
  • (101̅1)：菱面体解理面（极完全解理，易沿此面裂开）
  • (112̅0)：柱面，⊥a 轴

二、各轴向 / 晶面的典型 XRD 衍射峰（Cu Kα，λ≈1.54Å）

冰洲石 XRD 特征峰强且易识别，用于定向与质量判定。

1）光轴方向（c 轴，[0001]，基面）

• 晶面：(0003)、(0006)
• 2θ：23.0°、46.8°
• 特点：峰强中等；垂直 c 轴时出现，用于定光轴法向。

2）a 轴方向（柱面，[112̅0]）

• 晶面：(112̅0)
• 2θ：29.4°（最强峰，I=100）
• 特点：最强特征峰；垂直 a 轴时出现，用于快速找 a 轴 / 柱面。

3）解理面方向（菱面体，(101̅1)）

• 晶面：(101̅1)
• 2θ：35.9°（次强峰，I≈80）
• 特点：解理面法线方向；加工最危险方向，需避开受力。

4）常用定向峰汇总

三、冰洲石 θ/φ 角定义（与 β-BBO 一致，三方晶系）

• θ（极角）：通光方向（波矢 k）与 光轴 c 轴 [0001] 夹角，0°～90°
  • θ=0°：沿光轴，无双折射，o/e 光不分离
  • θ=90°：⊥光轴（a 轴平面），双折射最大（Δn≈−0.172）
• φ（方位角）：k 在⊥c 平面投影与 a 轴 [112̅0] 夹角，0°～120°（三方对称）
  • φ=0°：投影沿 a 轴
  • φ=30°/60°：对称等价，影响偏振器件消光比

四、定向核心注意事项

1）XRD 定向精度要求（最关键）

• 光轴（c 轴）定向公差：≤±0.05°（±3″）；超差则消光比从 10⁵:1 降至 10³:1 以下
• a 轴基准：以 (112̅0) 29.4° 强峰 为基准，偏差≤±0.1°，保证棱边 / 装配基准一致
• 解理面避让：严禁以 (101̅1) 为受力面 / 加工基准，否则轻振动即崩裂

2）光学定向（辅助验证，粗定向）

• 锥光干涉：正交偏光下，θ=0°（沿光轴） 呈黑十字；θ≠0° 出现同心环，快速判光轴
• 双折射法：垂直光轴入射（θ=90°），o/e 光斑分离最大；旋转晶体光斑不动则为光轴方向

3）加工避坑要点（良率核心）

• 解理保护：(101̅1) 解理面严禁冲击、挤压、过大磨削力；切割 / 研磨需顺解理方向，否则崩边 / 开裂
• 角度锁定：偏振棱镜（格兰 / 尼科尔）θ=90°、φ=0°，角度偏差 0.1° 会导致分束角误差 > 5′、消光比骤降
• 热稳定性：冰洲石热膨胀大、导热差，加工 / 镀膜需低温、慢速率、均匀冷却，防热裂
• 双晶 / 包裹体：天然冰洲石常见 聚片双晶 {011̅2} 与包裹体；定向时避开双晶区，否则偏振紊乱、消光比报废

4）典型器件定向方案

• 格兰・泰勒棱镜：θ=90°（⊥c 轴）、φ=0°，通光面∥(112̅0)，消光比 > 10⁵:1
• 偏振分束器（PBS）：θ=45°，平衡分束角与损伤阈值；φ=0° 保证偏振纯度
• 普通窗口 / 透镜：θ=0°（沿 c 轴），无双折射，成像质量最优

五、总结

冰洲石定向：XRD 用 (112̅0) 29.4° 定 a 轴、(0003) 23.0° 定光轴 c 轴，θ≤±0.05°、φ≤±0.1°；加工严禁垂直 (101̅1) 解理面受力，角度错 0.1° 性能报废、受力即裂。
