C-Lens 材质选配以及折射率参数

C-Lens 主流材质 + 精准折射率参数（光通信行业标准）

一、行业标配主力材质：NSF11（环保无铅 SF11，国内牌号 HZF13）

95% 以上光纤准直器、隔离器、环形器 CLens 都用它，高折射率是核心优势，更容易做短曲率、小体积准直透镜，球差可控、长工作距离耦合损耗更低。

NSF11 各波长折射率（最常用实测值）

关键物性

• 阿贝数（高色散重火石玻璃）
• 透光区间：420nm ~ 2.3μm，完美覆盖通信红外波段
• 密度：3.22 g/cm³；热膨胀系数：℃

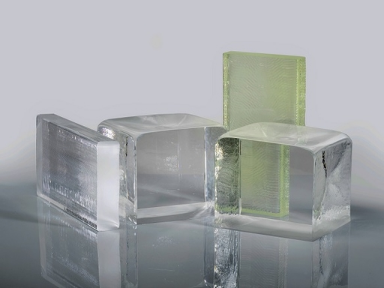

N-SF11玻璃坯料

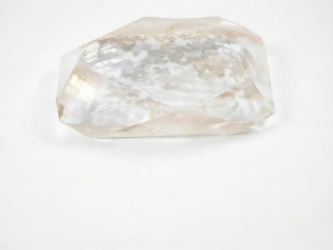

二、备选材质 1：NBK7（K9 玻璃）

折射率

• 587.6nm：1.5150
• 1310nm：1.5010
• 1550nm：1.4995

特点

折射率偏低，同等焦距下球面曲率更大，球差偏大；仅用于低成本、低要求普通光路 CLens，光通信主流基本不用。针对有低成本需求的项目，呈欣光电可按需提供 N-BK7 材质透镜试样。

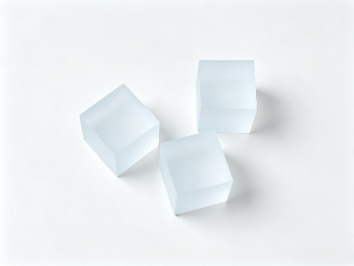

三、备选材质 2：熔融石英（Fused Silica / JGS1）

折射率

• 587.6nm：1.4585
• 1310nm：1.4468
• 1550nm：1.4440

特点

超低热膨胀、高激光损伤阈值、深紫外透光；多用于高功率激光 CLens、紫外光路，通信常规准直器极少选用。熔融石英特殊光路产品，呈欣光电支持定制加工。

四、选型总结

1. 常规 1310/1550 光通信 CLens：必选 NSF11，n@1550=1.740
2. 低成本普通光路：NBK7
3. 高功率激光、紫外场景：熔融石英

针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
