C-Lens的工作原理是什么？

一、什么是 C-Lens（C 透镜）

C-Lens = Conventional Lens，传统球面准直厚透镜，是光通信光纤准直器最常用两种透镜之一（另一种是 G-Lens 自聚焦透镜）。呈欣光电在多年光通信透镜研发量产中，C-Lens 是各类无源耦合光路的主流选型。

C-Lens vs G-Lens结构对比

结构外形

• 柱状玻璃棒，一端是球面（出光面），另一端是斜切面（入射面，通常 8° 斜角，防端面反射）
• 整体折射率均匀固定（内部折射率处处相等，区别于 G 透镜渐变折射率）
• 常用材料：高折射率重火石玻璃（SF11 等），降低小球差；两端镀 1310/1550nm 增透膜，透过率＞99.9%

二、C-Lens 工作原理

1、基础光学原理：球面折射聚焦

遵循几何折射定律：依靠球面曲率带来的光程差对光束偏折汇聚，透镜内部折射率均匀，只在两个端面发生两次折射完成光束整形。

单模光纤出射光是发散高斯光束（纤芯极细，近似点光源，发散角大）

光纤端面精准放在 C 透镜焦点位置，发散光先射入斜入射面发生第一次折射

光线传播至另一侧球面，球面曲率对不同高度光线差异化偏折，将发散球面波整形成平行准直光束输出

光路可逆：平行光反向入射 C 透镜，会汇聚聚焦回光纤端面，实现高效光纤耦合

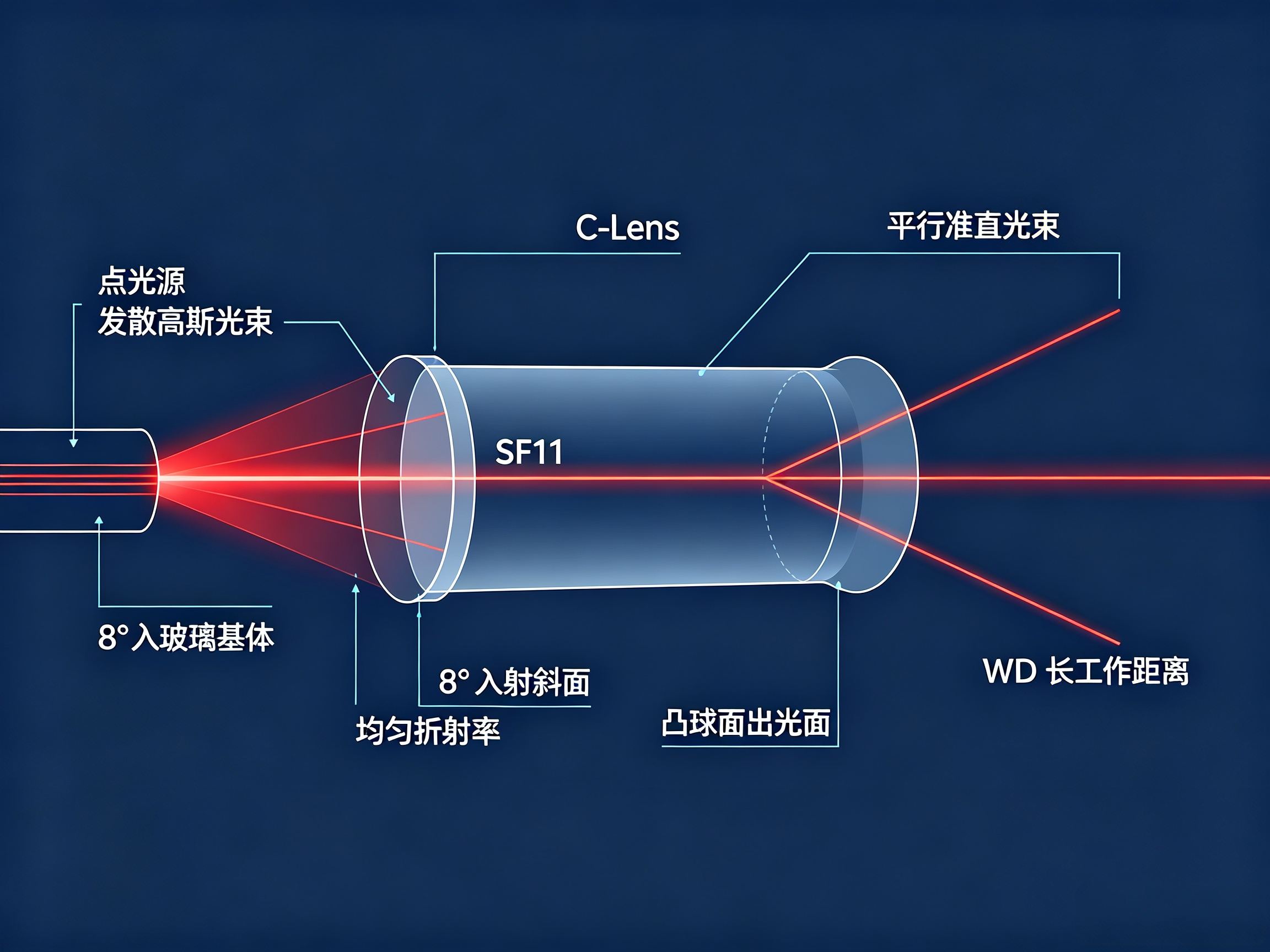

C-Lens光路结构原理图

2、高斯光束数学本质

用ABCD 矩阵、高斯光束 q 参数变换描述光束传输：光纤束腰→透镜入射面传输→C 透镜厚透镜矩阵变换→球面出射，调整光纤与透镜间距，即可控制出射束腰位置、准直工作距离（WD）。C 透镜最大工作距离与球面曲率半径平方成正比，很容易做到长距离准直（几十～上百毫米），是它核心优势，也是呈欣光电长距离自由空间耦合方案优先选用 C-Lens 的关键原因。

3、8° 斜切面作用

入射端面磨 8° 倾角，避免光纤端面垂直反射光原路返回光纤，提升回波损耗 RL，保护激光器、提高器件稳定性。

三、C-Lens 优缺点 & 和 G-Lens 核心区别

四、典型应用

光纤准直器、WDM 波分复用器、光隔离器、光环形器、光开关、光纤耦合光路、激光耦合、干涉光路等无源光器件。
