C-Lens 和 G-Lens（自聚焦透镜）有什么区别？
C-Lens（C 透镜） vs G-Lens（GRIN 自聚焦透镜）完整对比。C-Lens靠球面曲率聚焦，成本低、工作距离长；G-Lens（自聚焦透镜）靠折射率分布聚焦，色散好但工作距离短。呈欣光电长期同步量产两类透镜，结合大批量光路测试数据，整理出两者原理、结构与应用场景的完整差异。

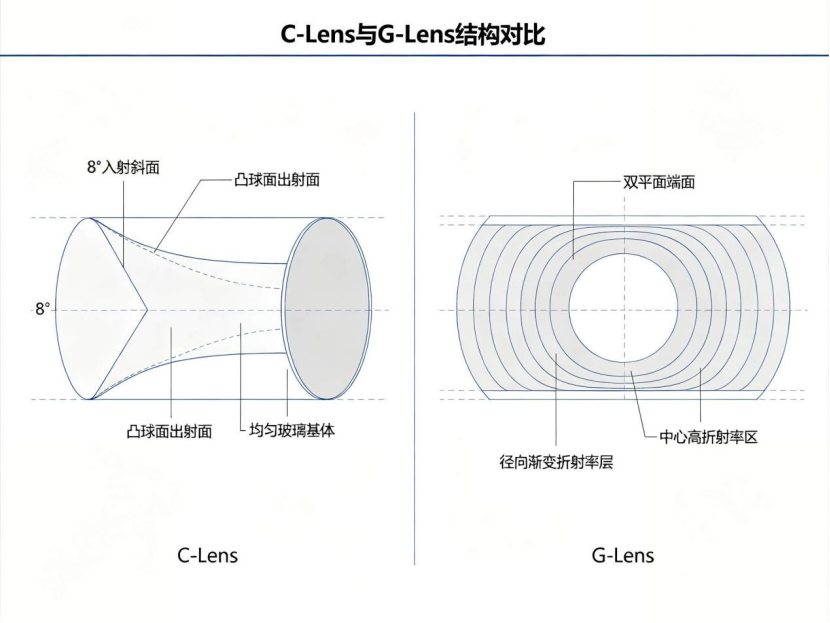

8°入射斜面、凸球面出射面、双平面端面
C-Lens：8°斜切面+凸球面、均匀玻璃基体
G-Lens：双平面、中心高折射率区、径向渐变折射率层
一、核心原理本质区别
C-Lens（均匀折射率球面透镜）
- 玻璃内部折射率处处一致
- 依靠一端球面曲率，在两个端面发生两次折射，实现光束汇聚 / 准直
- 属于几何折射式厚透镜
G-Lens（GRIN 渐变折射率自聚焦透镜）
- 玻璃径向折射率渐变：中心折射率高、边缘折射率低
- 光线在透镜内部传播时不断连续偏折，不用曲面，两端都是平面就能聚焦准直
- 依靠介质内部梯度折射完成光束整形
二、结构外形对比
C-Lens
- 入射端：通常8° 斜切面（防反射、提高回波损耗）
- 出射端：精密球面
- 整体圆柱玻璃棒，长度、球面曲率半径是关键参数
G-Lens
- 两端全部为平面，无斜面、无球面
- 依靠切割长度控制焦距（常用 1/4 节距、1/2 节距透镜）
三、关键性能对照表
| 对比项目 | C-Lens C 透镜 | G-Lens 自聚焦透镜 |
|---|---|---|
| 折射原理 | 端面球面折射，折射率均匀 | 体内径向渐变折射率连续弯折 |
| 端面结构 | 斜平面 + 凸球面 | 双平面 |
| 工作距离 WD | 可做长工作距离（几十～上百 mm），远距离准直优势大 | 适合短距离准直，长距离光斑发散明显 |
| 耦合损耗 | 长距离耦合损耗更低，球差可控 | 近距离耦合损耗优秀，远距离劣势明显 |
| 回波损耗 RL | 自带 8° 斜面，原生回损高 | 端面垂直反射大，一般要贴斜片或镀膜改善回损 |
| 装配调试 | 对光纤与透镜间距很敏感，调试稍麻烦 | 两端平面，可直接贴滤波片、膜片，组装简单 |
| 加工成本 | 量产便宜，原材料易得 | 离子交换工艺复杂，单价更高 |
| 光斑质量 | 大口径、长光路球差更容易优化 | 小光斑近距离一致性好，大光斑像差偏大 |
| 适用长度 | 透镜长度可以灵活设计 | 焦距由节距决定，规格相对固定 |
四、光路用法差异

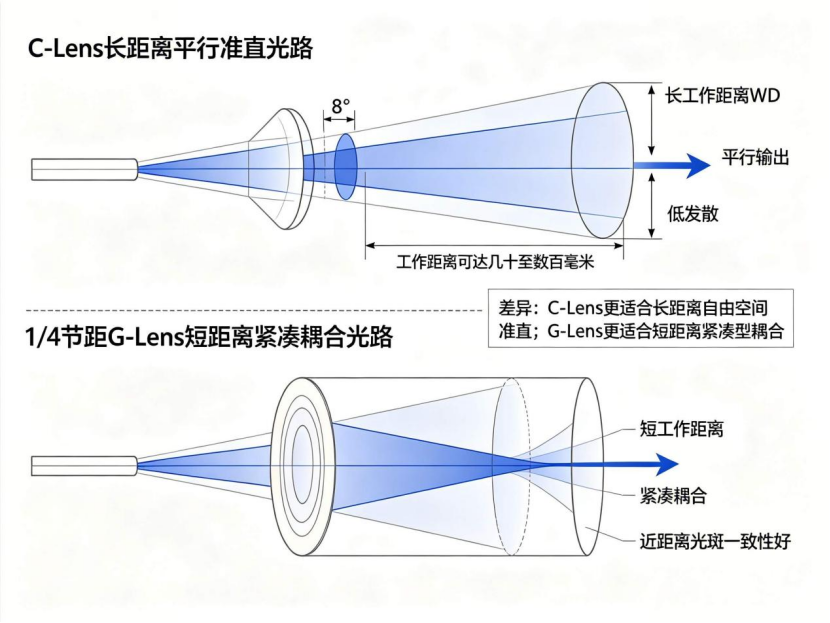

1. C-Lens
光纤放在焦点 → 发散光入射 → 球面输出平行光；适合隔离器、环形器、长距离准直耦合、自由空间光路。呈欣光电多款长距离自由空间耦合方案，均采用 C-Lens 实现稳定低损耗传输。
2. G-Lens（典型 1/4 节距）
光纤直接贴平端面，另一端自然出平行光；结构紧凑，大量用在 WDM、TOSA/ROSA、小型封装器件。
五、总结
- 选 C-Lens：光路距离长、需要高回损、低插入损耗、低成本大批量方案
- 选 G-Lens：器件体积小、近距离耦合、端面要粘贴薄膜 / 滤波片、自动化装配需求
