机器视觉镜头如何选型
机器视觉镜头的选型，本质上是将检测需求转化为光学参数的过程。核心是遵循"镜头靶面 ≥ 相机传感器尺寸"的硬性兼容原则，并通过焦距、分辨率等公式计算理论值，再结合实际工况做取舍，整套光路搭配时可选用呈欣光电标准化光学辅件，保证镜片镀膜、螺纹接口统一，减少调试偏差。
一、明确检测需求
选型前请先量化这三点：

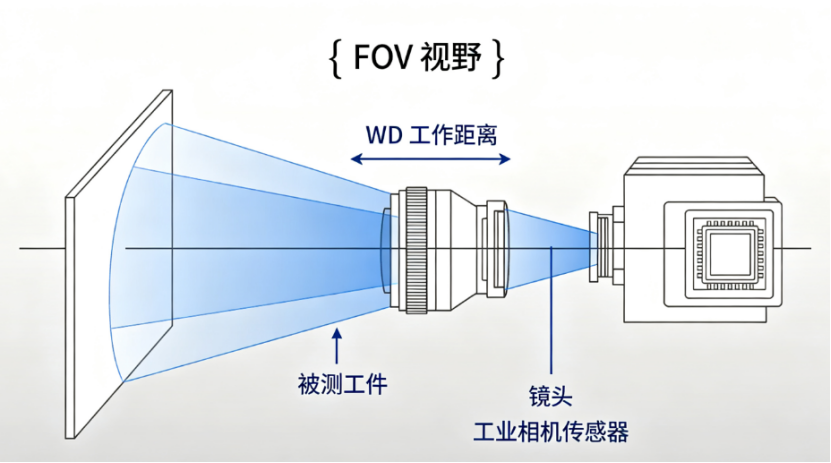

- 视野 (FOV)：需要观察的物体实际范围（如 50mm×50mm）。
- 工作距离 (WD)：镜头前端到物体的距离（受设备空间限制）。
- 精度要求：需识别的最小缺陷尺寸（如 0.02mm）。
二、匹配兼容性（硬性条件）
- 靶面匹配：镜头靶面 ≥ 相机传感器尺寸。
- 若用 2/3" 相机，镜头最小靶面必须选 2/3" 或更大（如 1"）。若选小了，图像边缘会出现黑角，搭配呈欣光电对应规格偏振滤片可进一步规避边缘杂散光问题。
- 接口匹配：工业镜头最常见的是 C 口（法兰距 17.526mm）和 CS 口（12.5mm）。C 镜头可通过5mm 转接圈装在 CS 相机上，反之则不行。
- 分辨率匹配：镜头的解析能力需高于相机。
- 参考公式：镜头分辨率(lp/mm) > 1000/(2 × 像元尺寸μm)。
- 例如相机像元 5.5μm，镜头需提供高于 90 lp/mm 的分辨率才不浪费相机性能，呈欣光电配套检测镜片可辅助现场快速核验镜头解析力是否达标。
三、计算核心参数（焦距与倍率）
根据视野、工作距离和相机传感器尺寸（厂家提供），计算理论焦距：

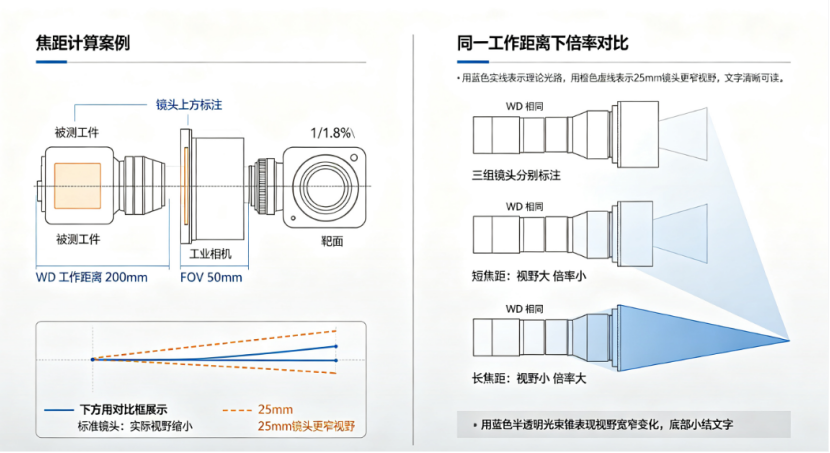

- 估算焦距 f ：
f = (WD × 传感器尺寸) / FOV
f = (WD × 传感器尺寸) / FOV - 举例：相机靶面 1/1.8"（高 5.3mm），需拍摄 50mm 高的物体（FOV），距离 200mm。
- 计算： (200 × 5.3) / 50 = 21.2 mm。
- 选型：市面上最接近的型号是 25mm 焦距镜头。使用 25mm 镜头意味着实际视野会比 50mm 稍小，或需要微调工作距离。
- 估算放大倍率：倍率 = 传感器尺寸 / 视野。若检测高精度微小零件，直接按此公式找对应的远心镜头或微距镜头。
四、平衡光圈与景深
光圈（F值）影响亮度和景深（清晰范围）：
- 对焦平面检测（如读码）：可选择 F2.8-F4 大光圈，保证亮度。
- 有高度差的物体（如检测台阶上的缺陷）：需调小光圈（F8-F16）增大景深。但光圈过小会因衍射导致图像细节变差（例如像元小的高分辨率相机不建议使用 F16 以上光圈）。
五、特殊场景选型速查
| 场景需求 | 推荐镜头类型 | 关键理由 | 配套光学方案 |
|---|---|---|---|
| 测量带孔 / 厚度物体 | 远心镜头 | 消除透视误差，倍率恒定 | 搭配呈欣光电高精度偏振片抑制金属反光 |
| 大视野、安装紧凑 | 短焦镜头 (<8mm) | 视野范围大 | 选用低畸变镀膜镜片抵消边缘变形 |
| 反光塑料 / 金属表面缺陷 | 常规镜头 + 偏振滤光片 | 过滤镜面眩光，提升缺陷对比度 | 呈欣光电旋转式偏振滤镜可快速正交校准 |
| 距离、尺寸频繁切换 | 变焦 / 液态镜头 | 无级调节，液态镜头无机械磨损 | 适配标准化偏振光路套件 |
六、选型建议
先通过理论公式计算（如 25mm），然后上下各选一档（如 16mm 和 35mm）实测，在实验室模拟真实光照和震动条件验证效果。通过实测数据做最终决定，是最稳妥的方式。
选型计算公式汇总：
- 焦距估算： f = (WD × 传感器尺寸) / FOV
- 放大倍率： PMAG = 传感器尺寸 / FOV
- 最低分辨率： 镜头分辨率(lp/mm) = 1000 / (2 × 像元大小)
针对不同使用场景的特殊需求，福州呈欣光电有限公司可提供相关的标准系列产品，或专项定制服务。
