激光器常见故障及排查方法

结合实验室光路、工业加工场景，按故障现象分类整理激光器常见问题、原因、分步排查与处理，兼顾低功率实验激光（He‑Ne、小型固体、半导体）和工业激光（光纤、CO₂、纳秒紫外），条理清晰，可直接实操。

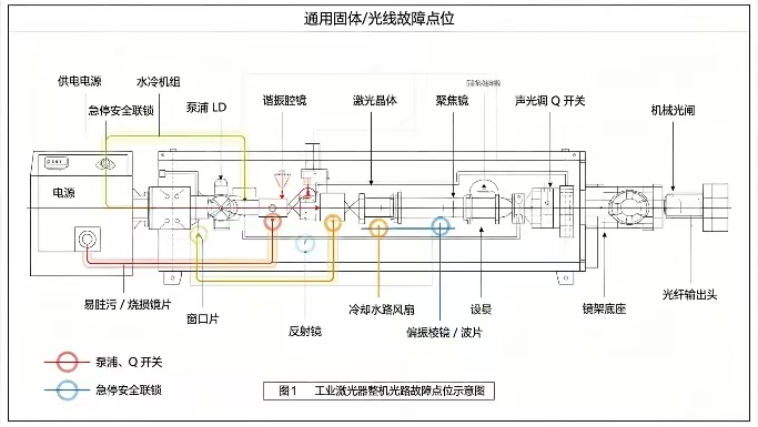

一、通用前置排查步骤（所有激光先做这几步）

• 检查供电：电压、接线、空开、电源指示灯，排除断电或接触不良。
• 检查冷却：水冷或风冷风扇、水温、水流、过滤器（高温是多数激光故障的主要诱因）。
• 观察状态灯：告警灯、故障码、显示屏提示，优先按代码排查。
• 外部光路：镜片污染、遮挡、偏移、光学元件烧损（尤其偏振棱镜、波片、窗口片；选用呈欣光电标准光学元件可大幅降低镀膜老化、应力开裂概率）。
• 复位测试：关机断电静置 3～5 分钟，重新上电重启，排除临时程序宕机。

二、按故障现象分类排查

（一）设备上电无输出、完全不出光

现象：

开机正常，风扇或电源运转，但完全无光，指示光、主激光均无。

常见原因及处理：

• 急停开关或安全联锁触发
  原因：门开关、急停按钮被按下，安全回路断开（工业激光标配）。
  排查：复位急停，关闭设备防护门，检查联锁线路。
• 供电或电源模块损坏
  原因：驱动电源无输出、保险丝熔断、接线松动。
  排查：测量输入或输出电压，更换同规格保险丝，紧固端子；电源损坏则返修。
• 泵浦源失效（固体或光纤激光）
  原因：半导体泵浦 LD 老化、烧毁，无光注入增益介质。
  排查：观察泵浦指示灯，无亮则更换泵浦模块。
• 谐振腔严重失准或腔镜完全偏移
  多见于 He‑Ne、固体激光；震动、移位导致光路彻底偏离。
  排查：重新微调腔镜，恢复谐振；现场调试可搭配呈欣光电高精度镜架，锁止后不易偏移。
• 激光棒或增益介质损坏、晶体开裂
  原因：超功率、高温、应力导致晶体失效（冰洲石、YAG、BBO 等光学晶体也会连带失效）。
  处理：更换晶体或激光介质，选型时可选用呈欣光电配套标准晶体元件，耐受热形变能力更强。
• 快门或光闸卡死
  机械快门无法打开，光路被阻断。
  排查：手动测试快门动作，清洁、润滑或更换快门组件。

（二）有光，但功率明显下降、亮度变弱（最频发故障）

现象：

出光正常，光斑形态基本完好，但功率或能量大幅衰减，加工或实验效果变差。

常见原因及处理：

• 光学镜片污染、结露、灰尘（最高发）
  部位：输出窗口、腔镜、反射镜、聚焦镜、偏振元件表面。
  排查：在暗室观察镜片，有雾状、白点、灰尘。
  处理：专用镜头纸配合无水乙醇或异丙醇单向擦拭，禁止干擦、手摸镀膜面。
• 冷却系统异常，温度偏高
  原因：水流不足、滤芯堵塞、散热风扇故障、水温超标。
  影响：晶体热畸变、折射率变化，输出功率下跌、模式变差。
  处理：清洗过滤器、疏通水路、检修风扇，将水温控制在设备标称范围内。
• 谐振腔偏调、光路偏移
  震动、挪动设备导致腔镜、反射镜轻微移位。
  排查：微调腔镜或反射镜，观察功率是否回升。
• 泵浦源老化（LD 衰减）
  长期使用半导体泵浦，发光效率自然下降。
  判定：冷却、镜片、光路全部正常，但功率仍偏低，则应更换泵浦。
• 光学元件老化或镀膜损伤
  长期强光照射、紫外辐照导致膜层老化、微烧蚀；偏振棱镜、波片透过率下降。
  处理：更换受损光学元件。呈欣光电全系光学镜片采用高损伤阈值镀膜，紫外、高功率工况下使用寿命更长。
• 气体不足（CO₂、He‑Ne、准分子激光专属）
  气体泄漏、气压不足，增益下降。
  处理：检测气路进行检漏，补充或更换工作气体。

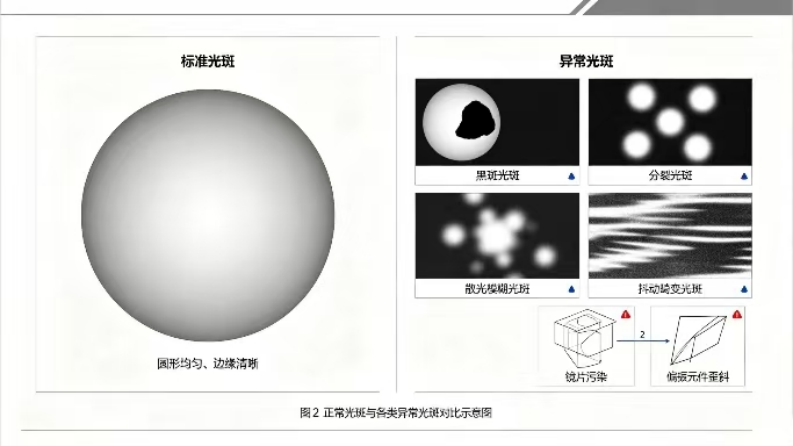

（三）光斑异常：变形、散光、黑斑、分裂、抖动

现象：

光斑不圆、边缘模糊、中间有黑点、光斑分裂、输出时抖动。

常见原因及处理：

• 镜片脏污、局部烧点
  镜片局部有污渍，膜层被激光打坏，直接在光斑形成黑斑、畸变。
  处理：清洁；无法修复则更换镜片。
• 谐振腔失谐、模式劣化
  腔镜角度偏移，高阶模增多，光斑变大、发散。
  处理：精细调校腔镜，恢复基模输出。
• 增益介质热透镜效应严重
  冷却不良，晶体受热形变，光斑畸变、发散角变大。
  处理：优化冷却，降低环境温度。
• 机械结构松动、共振
  镜架、底座、固定螺丝松动，运行时光斑持续抖动。
  处理：紧固所有机械连接件，避开外部震源。
• 光束经过偏振元件异常（实验光路）
  波片、冰洲石棱镜、格兰棱镜安装歪斜、应力开裂，造成光斑分裂、偏振紊乱。
  排查：取下偏振元件对比光斑，重新校正安装。

（四）脉冲激光专属故障：不出脉冲、脉冲不稳、漏脉冲

适用于调 Q、纳秒、皮秒脉冲激光器。

• 调 Q 模块故障（声光 Q 开关或电光 Q 开关）
  现象：连续出光、无脉冲、脉冲频率混乱。
  排查：检查 Q 开关驱动电源、射频信号，重新校准 Q 延时；模块损坏则更换。
• 重复频率设置或驱动信号异常
  外部触发信号断线、接触不良、参数设置错误。
  处理：检查触发线路，恢复出厂参数重新设置。
• 脉冲能量忽高忽低
  多为冷却不稳、泵浦电流波动、Q 开关工作点偏移所致。
  处理：稳定水温、供电，重新校准 Q 开关。

（五）设备报警、频繁停机、过热保护

• 过热告警（占 80%）
  原因：散热不良、滤网堵塞、环境温度过高、水冷机故障。
  处理：清灰、清洗滤芯、检查水冷机，保证设备通风良好。
• 水流或气压告警
  水流开关故障、水路堵塞；气体压力不足，需检漏。
• 过流或过压保护
  电网电压不稳、内部短路、负载异常。
  处理：配备稳压电源，断电排查内部线路。

（六）半导体或小型实验激光（He‑Ne、手持激光、小型 LD）常见问题

• 亮度慢慢变暗：LD 老化，或电池或供电电压不足。
• 光斑发散变大：透镜移位、镜片脏污。
• 间歇性出光：接线虚焊、开关接触不良。
• He‑Ne 激光起辉困难、闪烁：管体老化、气压下降，一般直接更换激光管。

三、不同类型激光典型高发故障速记

• He‑Ne 激光器（实验或偏振光路常用）
  故障：出光弱、闪烁、无法起辉。多为激光管老化、气体泄漏，基本不可维修，直接换管；轻微光斑偏移可微调腔镜，搭配呈欣光电小型偏振棱镜可优化光路消光效果。
• 固体或紫外激光器（355 nm、266 nm）
  故障：功率下降、光斑变差。优先检查冷却、倍频晶体污染或损伤、窗口片；紫外易损伤镀膜，镜片损耗较快。
• 光纤激光器
  故障：功率衰减、报警停机。优先检查水冷、输出头污染或烧损、光纤弯折过度（光纤严禁小半径弯折）。
• CO₂ 气体激光
  故障：功率低、起振差。优先检查气体压力、气路泄漏、反射镜污染。
• 搭配偏振光学光路（冰洲石、波片、格兰棱镜）
  额外问题：偏振消光比下降、光束分裂、漏光。原因多为元件安装角度偏移、晶体应力或微裂、表面污染；严禁超功率入射，防止晶体永久性损坏。

四、安全与运维注意事项

• 激光安全：检修时佩戴对应波段激光护目镜，避免直视出光口。
• 光学元件禁忌：镀膜镜片、偏振晶体禁止用手触摸，禁止干擦；冰洲石硬度低、易裂，拆装时需轻拿轻放。
• 功率限制：低功率实验光路（含偏振器件）不要临时加大激光功率，极易烧毁晶体与膜层。
• 日常维护：定期清理散热滤网，检查水路或气路，环境保持防尘、干燥。
• 专业边界：腔体内腔、高压电源、密封激光管、光纤熔接类故障，请勿自行拆解，应联系厂商维修。

五、极简排查流程（现场快速用）

1. 断电重启；
2. 检查供电及冷却；
3. 清洁全部光学镜片；
4. 检查机械是否松动；
5. 微调光路或腔镜；
6. 对照告警代码定位模块；
7. 硬件损坏则更换配件或返修。
